Luft-Boden-Rakete Ch-25MR

Ch-25MR

Ch-25MR
(Grafik: Aeroplan)

Aufbau:
  1  Zielsuch-Lenkkopf
  2  Zelle mit Autopilot
  3  Gefechtsteilzelle
  4  Triebwerkszelle
  5  Zelle mit Stromversorgung
  6  Zelle mit Funkkommando-
      Lenkapparatur
  7  Flügel
  8  Sicherheitsmechanismus
  9  vordere Führung
10  hintere Führung
11  Stabilisatoren
12  Ruder
13  Aufhängung
14  Abdeckung
15  Kanal
  Bestimmung:
Rakete zum Einsatz gegen gepanzerte und verbunkerte Bodenziele mit Funkkommando-Lenkapparatur W-500

techn. Daten:
- Abmessungen
   Länge: 3686 mm
   Rumpfdurchmesser: 275 mm
   Flügelspannweite: 755 mm
- Startgewicht: 299 kg
- Fluggeschwindigkeit
   max.: 870 m/s
   durchschn.: 450 m/s
- Zeit des gelenkten Fluges: 90 s
- Reichweite: 10 km
- Lastvielfaches: 10 G
- Gefechtsteil: Splittersprengkopf
   Masse: 86 kg
   Typ: F-27M
- Zünder: Aufschlagzünder
- Lenksystem: Funkkommando
- Triebwerk: 1-Stufen-Feststoff
- Startanlage an Flugzeugen
   SU-17, SU-22, Su-24
   MiG-27

Nummernverzeichnis: 30 89 00
   (Erzeugnis 714)

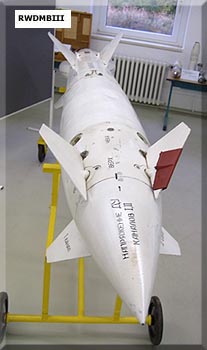

Ch-25MR

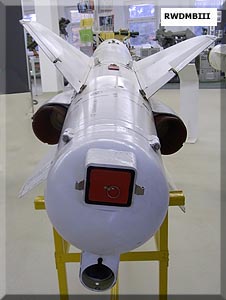

Heckansicht, Antenne Funkkomman-
dolenkung abgedeckt

Ch-25MRCh-25MR

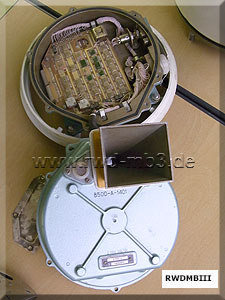

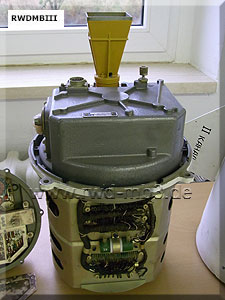

Block der Funkkommando-Lenk-
apparatur W-500
Block geöffnet

Ch-25MCh-25M
RudermaschineKreisel



Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow
