Technikkatalog
Bewegliche Seilzuganlage BSZA-76
 Seitenansicht mit Diesel-Elektroaggregat 6-2470 |
Bestimmung: Ziehen sich bewegender Ziele auf Artillerie- und Panzerschießbahnen der Truppenübungsplätze techn. Daten: - Seilwinden Anzahl: 3 Antrieb: polumschaltbare Drehstrommotore - Seillänge je Winde: 3000 m - Zuggeschwindigkeiten 1. Stufe: 5 km/h 2. Stufe: 10 km/h 3. Stufe: 20 km/h - Basisfahrzeug: Anhänger HL 80.76/13 mit Kofferaufbau S5-W/337 - Bedienung vom Anhänger über Bedienpult mit 50 m Verbindungskabel - Stromversorgung öffentliches Netz 380 V, 50 Hz 75-kVA-Diesel-Elektroaggregat 6-2470 - Gesamtmasse: 7600 kg - Abmessungen: 7420 x 2482 x 3170 mm Baugruppen: - Schalt- und Schützschränke für die 3 Antriebe und die Haupteinschaltung - Bedienpult für das Steuergerät - Steuerschrank für die Zähleinrichtung - Verbindungs- und Steckdosenkästen |
 |  |
| Frontansicht | Seitenansicht |
 |  |

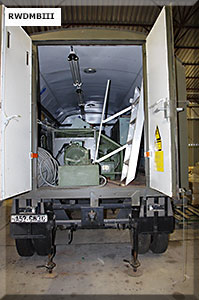

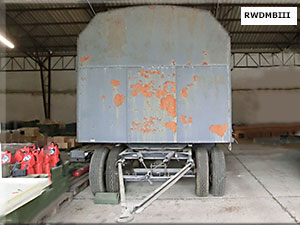

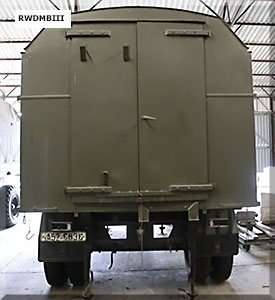

| Rückansicht | Rückansicht mit geöffneten Kabinentüren |
 |  |

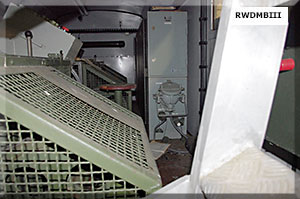

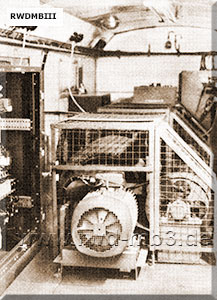

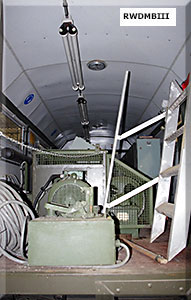

| Innenansicht | Seilzugwinde |
 |
Quelle: Militärtechnik 6/1980; Fotos: U. Braumann
