Distanz Kreiselkompass DGMK 3

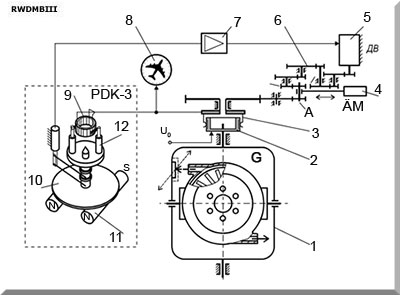

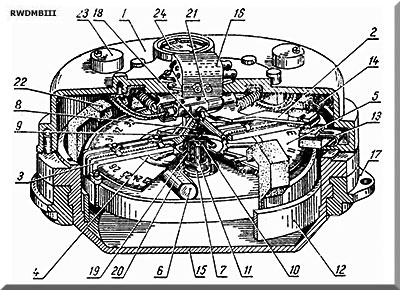

Funktionsschema   1  Kreiselkompass   2  Potentiometer der Kreiseleinheit   3  Bürsten   4  Elektromagnet   5  Motor   6  Untersetzungsgetriebe   7  Verstärker   8  Anzeigevorrichtung   9  Potentiometer 10  Kartusche des Magnetgeber PDK-3 11  Magnete 12  Bürsten

Bestimmung: Ermittlung des Kurses techn. Daten: - Hersteller: UdSSR Bestandteile - Magnetgeber PDK-3 - Kreiselgeber G-1 - Anzeigevorrichtung UGK-1 - Verstärker - Anschlusskasten - Umformer - Anpassungsknopf Nutzung auf Projekten: LTS-Boote Projekte 63.300, 68.200

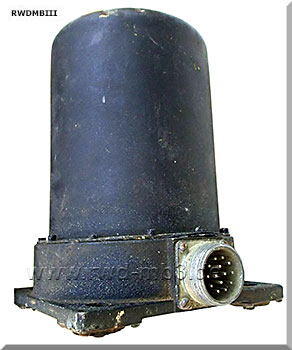

Magnetgeber	Kreiselgeber

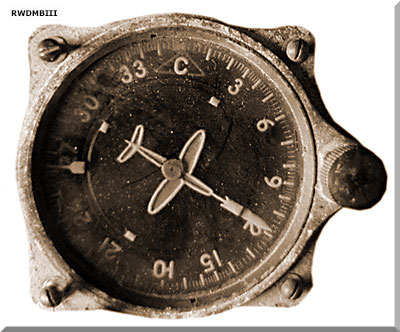

Anzeigevorrichtung

Quelle: forum.qrz.ru, 3uch.ru
