Dosisleistungsmesser DP-1

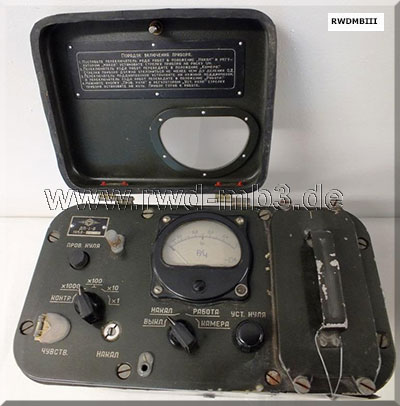

Dosisleistungsmesser DP-1-B

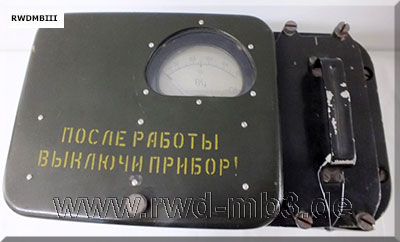

unter der rechten Abdeckung befindet sich das Batteriefach

Bestimmung:
tragbares Röntgenmeter zur Strahlungsaufklärung im Gelände
ermöglicht die Messung der Intensität (Dosisleistung) von Gammastrahlung sowie die Abschätzung der Beta-Strahlung in Gebieten, die mit radioaktiven Stoffen kontaminiert sind.

techn. Daten:
- Messbereich: 0.04 - 400 R/h
   in 4 Unterbereichen:
   0,04 - 0,4 R/h
   0,4 - 4 R/h
   4 - 40 R/h
   40 - 400 R/h
- Stromversorgung: Batterie
- Masse
   DP-1A: 6,7 kg
   DP-1-B: 5,5 kg

Versionen:
- DP-1-A
- DP-1-B
unterscheiden sich durch die eingesetzten Batterien

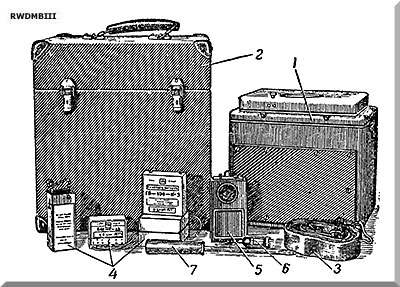

Gerätesatz DP-1-A

  1  Gerät DP-1-A
  2  Verpackungsbehälter
  3  Trageriemen
  4  Spannungsquellen

  5  Taschenlampe
  6  Ersatzglühbirne
  7  Schraubenzieher

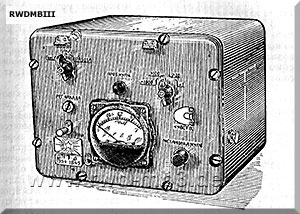

Frontansicht DP-1-A
Stromversorgungssatz:
   1 Batterie 1.6-PMZ-8
   1 Batterie 13-AMTSG-0,5
   3 Batterien 105-PMTSG-0,05

Frontansicht DB-1-B
Stromversorgungssatz:
   1 Batterie 100-PMTSG-0,05
   1 Batterie 1,6-PMTS-U-8
   1 Batterie 13-AMTSG-0,5

Quelle: Handbuch für Soldaten des Chemischen Dienstes; Strahlungsmessgeräte (russ.); ok.ru
