Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Dosimeterkomplekt DP-22W

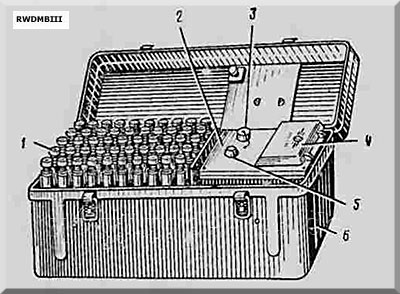

Gerätesatz   1  Individuelle Messdosimeter DKP-50A   2  Ladegerät ZD-5   3  Buchse "Laden"   4  Deckel des Stromversorgungsteisl   5  Regler der Ladespannung   6  Gehäuse

Bestimmung: Messung der individuellen Gamma-Strahlen­belastung techn. Daten: - Messbereich DKP-50A: 0 - 50 R - Abmessungen    Dosimeter: 19 x 132 mm    Komplekt mit Futeral: 360 x 152 x 180 mm    Ladegerät: 110 x 135 x 140 mm - Masse    Dosimeter: 35 g    Komplekt mit Futeral: 5,5 kg    Ladegerät (ohne Spannungsquellen): 1400 g - Stromversorgung: Ladegerät Bestand: - Ladegerät ZD-5 mit    2 Spannungsquellen 145U - 50 Individuelle Messdosimeter DKP-50A

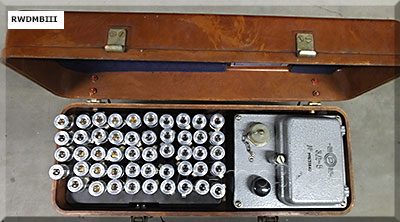

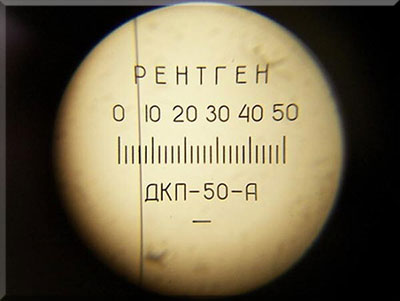

Ansicht des Komplektes links: Dosimeter in Halterungen, rechts: Ladegerät	Darstellung des Messergebnisses Ablesung der gemessenen Dosen erfolgt anhand einer Skala im Inneren des Dosimeters, die in Röntgen kalibriert ist

Quelle: balama.ru; Handbuch Uffz. der Pz-Truppen 1989 (russ.); ok.ru
