Abfragegerät Fakel-MS

Fackel

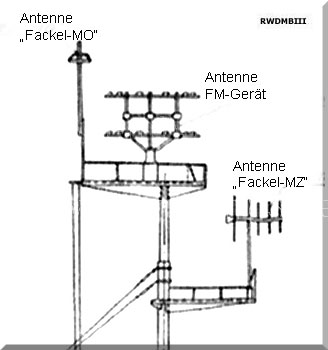

Schema der Antennen der Kennanlage
(Schema: http://forums.airbase.ru/2014/07/t87747_42--sudovye-korabelnye-navigatsionnye-rls.html)

Fackel

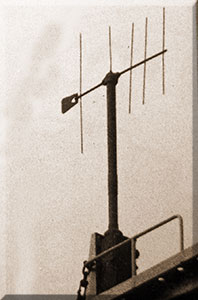

Antenne des Abfragegerätes "Fakel-MZ"
(Foto: http://forums.airbase.ru/2014/06/t87747_41--sudovye-korabelnye-navigatsionnye-rls.html)



Fackel

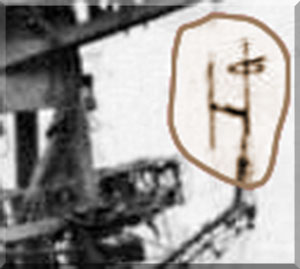

Antenne des Antwortgerätes "Fakel-MO"
(Foto: http://forums.airbase.ru/2014/01/t87747_23--sudovye-korabelnye-navigatsionnye-rls.html)
  Bestimmung:
Senden von Abfragesignalen in Richtung des von der gekoppelten Funkmess-Station ausgemachten Objektes (Flugzeug, Schiff, Küstenanlage) sowie Empfang der Antwortsignale

techn. Daten:
- System: Kremnij 1
- Stromversorgung: 110 V / 400 .. 800 Hz
- Ablösung durch die Systeme Nickel K, Nichrom, Chrom

Bestandteile:
- Abfragegerät "Fakel-MZ"
- Antwortgerät "Fakel-MO"

In Abhängigkeit der verwendeten Antenne kann das Gerät in 2 Arten aufgebaut sein.

1. mit ungerichteter Antenne AOK
- Sende-Empfangsgerät PP-ZF
- Antennenanlage AOK
- Verteilerkasten ZK
- Tochtersteuerpult ZU
- Hohlleiter-Verteilerkasten RFK
- Transformator AT-115

2. mit gerichteter Antenne ZA-2
- Sende-Empfangsgerät PP-ZF
- Antennenanlage ZA-2
- Verteilerkasten ZK
- Tochtersteuerpult ZU
- Fernantriebsverstärker UDP
- Motorgeneratorblock BMG
- Hohlleiter-Verteilerkasten RFK
- Transformator AT-115
- Selengleichrichter SW




Quelle: DV 454/22
