Technikkatalog



Flussprofil-Echograf FP-10

FP-10

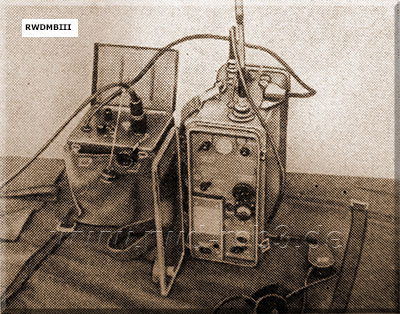

Echograf mit Schreibgerät, Stromversorgungsteil und Funkgerät

FP-10

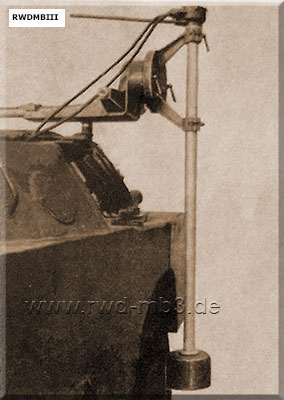

Ausleger mit Schwenkrohr am SPW

FP-10

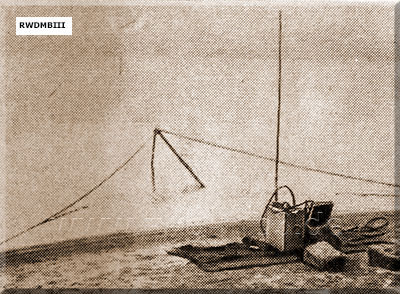

am Ufer aufgebaute Relaisstation

FP-10

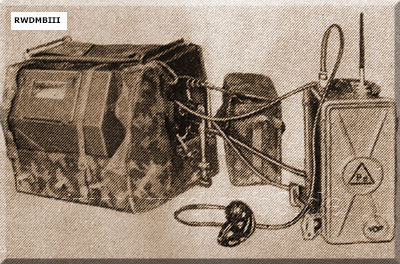

Empfänger und Funkstation
  Bestimmung:
Aufklärung des Flussgrundprofiles von Wasserhindernissen
Aufzeichnung der wassertiefe in Abhängigkeit von der Uferentfernung auf Funkenregistrierpapier

Bestanteile:
- Echogerät auf dem Wasserfahrzeug
   Schreibgerät
   Funkstation R-105D
   Stromversorgungsteil
   Ausleger
- Relaisstation am Ufer
   Empfänger
   Stativ
   Funkstation R-105D
- EWZ-Satz

techn. Daten:
- Schallfrequenz: 55 kHz
   zur Entfernungs- und Tiefenmessung




Quelle: Militärtechnik 3/1966
