Technikkatalog
Geradlaufapparat PM

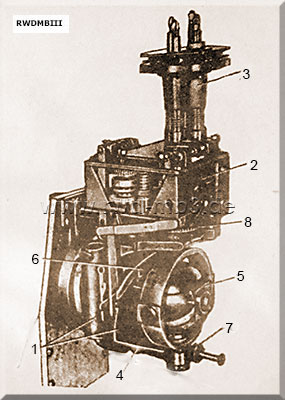

![]() Äußere Ansicht 1 Kreiselteil 2 Manöverteil 3 Einstellkopf 4 Rahmen 5 Kreiselvorrichtung 6 Turbine mit Luftabschaltvorrichtung 7 Steuermaschine 8 Winkelstellvorrichtung |
Bestimmung: automatisch arbeitendes Kreiselgerät zur Steuerung des Torpedolaufs in aneinandergereihten verschiedenen Richtungen ermöglicht - das Schießen des Torpedos im Geradeaus- und im Winkelschuss - Übergang aus geraden Vorlaufstrecke in einen Schleifenlauf Einsatz beim Torpedo 53/39 techn. Daten: Möglichkeiten des Schießens - Geradeausschuss während der gesamten Laufstrecke - Winkelschuss von 0° bis 170° nach steuerbord oder backbord mit anschließend gerader Laufstrecke - Geradeausschuss oder Winkelschuss mit anschließender gerader Laufstrecke und späterem Übergang auf einen neuen gegebenen Winkel von 0° bis 170° nach beiden Richtungen - Geradeausschuss oder Winkelschuss mit späterem Übergang auf eine lange oder kurze Schleife |
Quelle: DV 453/29a, DV 453/29b
