Technikkatalog



Maschinenkanone GSch-23 / 23L

GSch-23

GSch-23

GSch-23

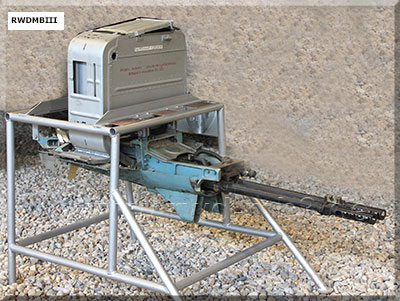

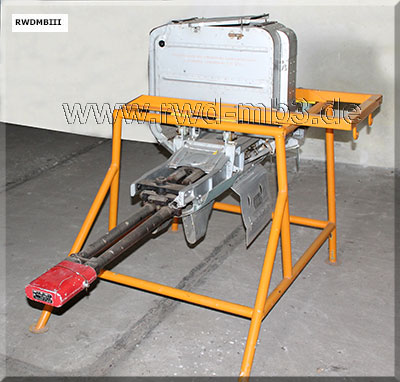

GSch-23L im Wartungsgestell
  Bestimmung:
zweiläufiger automatischer Gasdrucklader für den Einsatz in Jagdflugzeugen
z.B. MiG-21MF, MiG-23ML, MiG-23BN, MiG-23UB
Einsatz in der Gondel GP-9 und UPK-23 als Außenlast bzw. fest eingebaut

techn. Daten:
- Kaliber: 23 mm
- Gurt: 200 Patronen
   werden wechselseitig der rechten und linken
   Waffe zugeführt
- Kadenz: 3400 Schuss/min
- Anfangsgeschwindigkeit: 715 ± 15 m/s
- Länge
   GSch-23: 1387 mm
   GSch-23L: 1537 mm
- Breite: 165 mm
- Höhe: 168 mm
- Masse
   GSch-23: 49,2 ± 1,5 kg
   GSch-23: 50 ± 1,5 kg
- Durchladen: mit Pyropatrone
- Abfeuerung: elektrisch

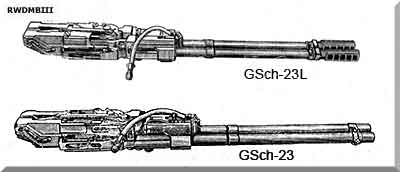

Modifikationen:
- GSch-23: Basisversion
- GSch-23L: Version mit Mündungsbremse für
   reduzierten Rückstoß



Foto aufgenommen im Luftfahrtmuseum Finowfurt und im Luftwaffenmuseums der Bundeswehr Gatow
