Technikkatalog



Transportflugzeug Il-18

Il-18

Il-18

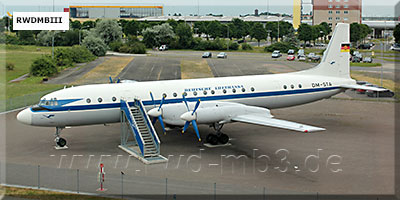

Il-18 auf dem Flugplatz Halle-Leipzig 2016

IL-18

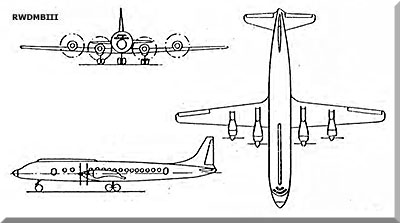

Dreiseitenriss
  Bestimmung:
Zum Transport von Truppen und Material am Tage und in der Nacht unter allen meteorolo-
gischen Bedingungen auf mittleren Strecken.

techn. Daten:
- Länge: 35,9 m
- Spannweite: 37,4 m
- Höhe: 10,2 m
- Besatzung: 5 Mann
- maximale Startmasse: 61000 kg
- Gipfelhöhe: 10500 m
- max. Horizontalgeschwindigkeit: - 650 km/h
- maximale Flugweite: 4800 km
- maximale Flugdauer: 7 h
- maximale Steiggeschwindigkeit: 8,2 m/s
- Triebwerktyp: AI-20K
- Anzahl der Triebwerke: 4
- maximale Leistung: 4x 4000 PS
- Ausmaße
   Laderraum (LxBxH): 9,24 x 1,5 x 0,96 m
   Ladeluke (HxB): 0,75 X 1,25 m
- Zuladung
   Masse: 12300 kg
   Stückmaße: 0,6 x 1,15 x 1,2 m
   Personenzahl: 48

Funk/Funkmess-Ausrüstung:
- Panoramastation: RPSN-2
- Kommandofunkstation: R-802GM / R-802W
- Verbindungsfunkstation: R-806, R-807
- Funkkompaß: ARK-11
- Funkhöhenmesser: RW-UM
- Funkmarkierungsempfänger: SR-36
- Gleitfunkempfänger: SR-35, GRP-2
- Kursempfänger: SR-34, KRP-F
- Kennungsgerät: SRZO-2
- Navigationsanlage: NAS-1B, RSBN-2, VOR



Quelle: HB 325/2a
