Kofferaufbau K131 / KM131

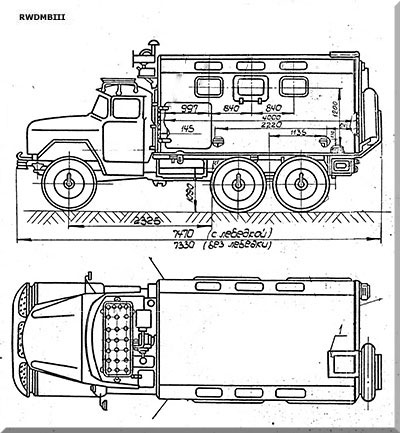

 KM133 auf ZIL-131 1 Befestigung für DK-4 |
Bestimmung: Kofferaufbau für LKW ZIL-131 zur Unterbringung, Transport und Nutzung von Spezialausrüstung techn. Daten: - Aufbau: geschweißten Metallrahmen mit zwei Überradmulden und Boden aus fünf dreilagigen Holzplatten Wandpaneele: Metallrahmen aus gebogenen Profilen, außen mit Aluminiumblechen ver- kleidet Innenverkleidung: Sperrholz oder Faser- platten - Masse K131: 1450 kg KM131: 1650 kg - Abmessungen innen Länge: 4000 mm Breite: 2250 mm Höhe: 1500/1800 mm - Nutzfläche im Koffer: 9 m3 - Spannung: 12 V - Heizung und Lüftung: OW-65 - Schutz vor MVM: FWUA-100N-12 - Temperaturbereich -40° - +50°C Ausrüstung: - Heiz- und Lüftungsanlageanlage OW-65 - Filterventilationsanlage FWUA-100N-12 - Elektroausrüstung mit Netzschutzautomat Akkumulatorbatterie Ein- und Ausgangsblock Erdstab Beleuchtung Lichttarnung - Gerät zur Spezialbehandlung DK-4 Modifikationen: - K131: rahmenlose Konstruktion aus verstärkten Schaumstoffplatten K1-131 ... K6-131 KR-131 - KM131: Karosserierahmen aus Metall. mehrere Spezialausführungen |
 |  |

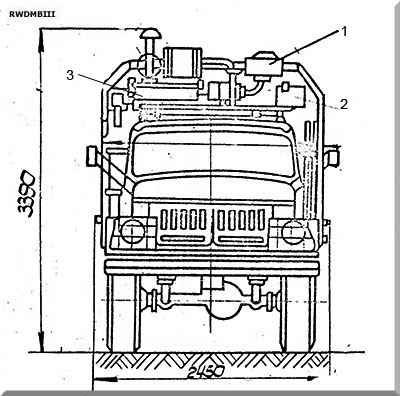

| Frontansicht KM133 auf ZIL-131 1 Filterventilationsanlage FWUA-100N-12 2 Kraftstoffbehälter für Heizung 3 Heiz- und Lüftungsanlageanlage OW-65 4 Befestigung für DK-4 |

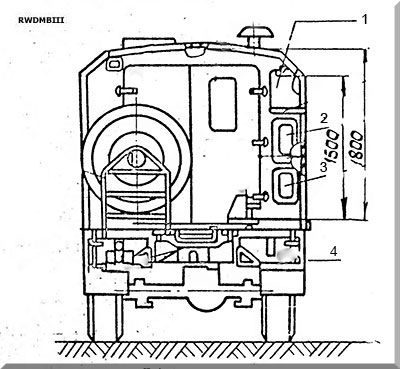

Rückansicht KM133 auf ZIL-131 1 20-l-Kanister 2 Kasten Elektroausgänge 3 Kasten Elektroein- und Ausgänge 220/380 V 4 Behälter für Akkumulatorbatterie |
Quelle: techn. Beschreibung (russ.), auto.kombat.com.ua
