Akustische Induktionsmine KMD-2

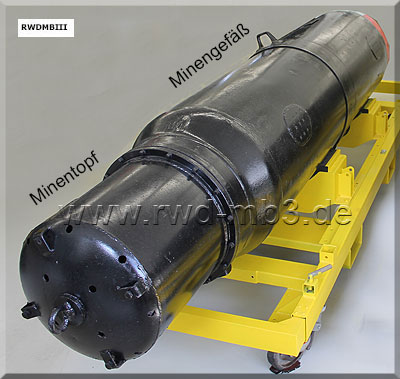

KMD-2-1000

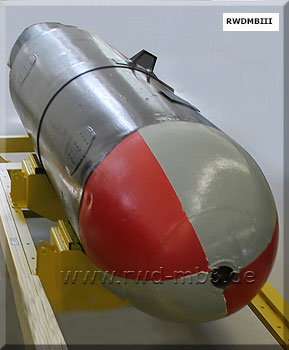

KMD-2-1000

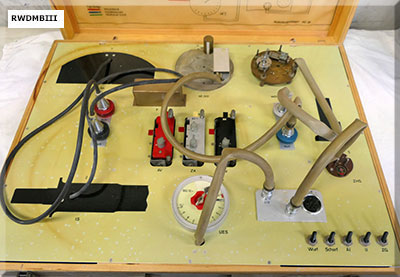

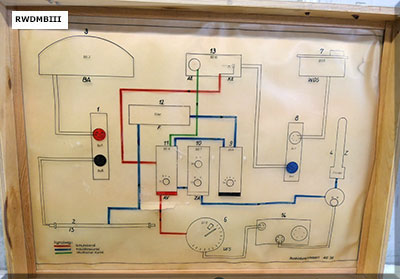

Imitator der Mine KMD-2-1000

Akustische Induktionsmine KMD-2

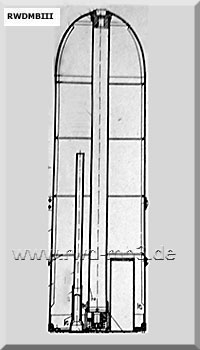

Minengefäß

Akustische Induktionsmine KMD-2

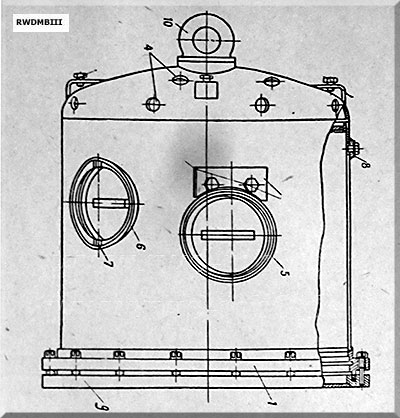

Minentopf

Akustische Induktionsmine KMD-2

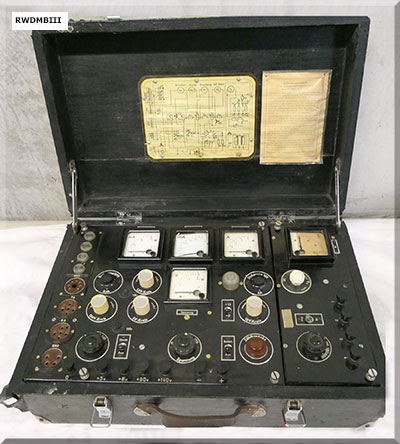

Prüfgerät KMD-2
  Bestimmung:
Einsatz gegen Über- und Unterwasserziele

techn. Daten:
- Verwendungstiefe gegen entmag. Schiffe
   Zerstörer, U-Boot: 6 - 50 m
   TS-Boote, Schlepper, Wachboote: 6 - 20 m
- max. Einsatztiefe: 60 m
- Empfindlichkeit
   akustischer Kanal: 75 - 83 dB
   Induktionskanal: 16 - 300 mOe
- KMD-2-1000
   Ladungsgewicht: 700 kg
   Gesamtgewicht: 1000 kg
   Gesamtlänge: 2880 mm
   Länge Minengefäß: 2450 mm
   Durchmesser Mine: 533 mm
   Gewicht Minengefäß: 214 kg
- KMD-2-500
   Ladungsgewicht: 300 kg
   Gesamtgewicht: 500 kg
   Gesamtlänge: 1905 mm
   Länge Minengefäß: 1460 mm
   Durchmesser Mine: 450 mm
   Gewicht Minengefäß: 100,7 kg
- Zeit zum Scharfwerden: 3, 6 oder 8 min
- Anzahl Zahlschritte: 20
- Laufzeit eines Zählschrittes: 30 s

Hauptteile Gefechtsmine:
- Gefäß mit Ladung
- Topf mit Zündgerät
- Induktionsstab
- akustischer Empfänger
- Wasserdruckschalter
- Zündeinrichtung
- Batterieblock
- Uhrwerkeinschalter
- Zünderhandstück mit Zählkontakt

Zusatzausrüstung (für je 20 Minen):
- Prüfgerät KMD-2
- Frolowgerät
- Werkzeugkasten



Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow
Quelle: DV 453/25
