Kurssystem KSI

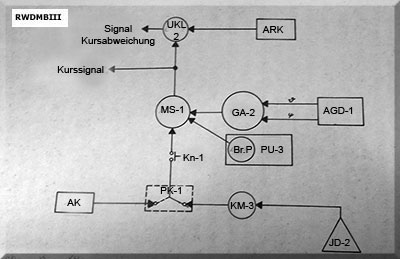

Blockschaltbild ID-2  Induktionsgeber KM-3  Korrekturmechanismus AK  Astrogeber GA-2  Kreiselaggregat MS-1  Abstimmmechanismus UKL-2  Kursanzeiger PU-3  Bedienteil KN-1  Abstimmknopf PK-1  Korrekturschalter ARK  automatischer Funkkompass AGD-1  Kreiselvertikale Zsch  Breitengrad-Eingabe

Bestimmung: Einsatz in Jagdflugzeugen zur Bestimmung und Anzeiges des Flugzeugkurses, der Landekurswinkel und der Peilwinkel von Bodenstationen techn. Daten: - Betriebsarten    Kreiselhalbkompass    Magnetkorrektur - Stromversorgung    36 V    3x 36 V, 400 Hz - Masse    KSI: 25 kg    KSI-2: 24 kg    KSI-3: 25,5 kg    KSI-4: 28 kg

Quelle: A 107/1/319
