Technikkatalog



Schulflugzeug L-29 "Delphin"

L-29

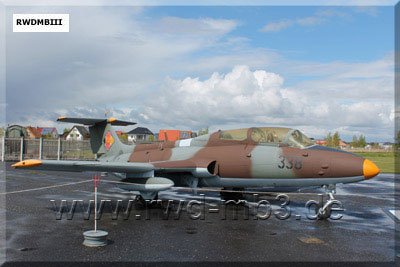

Das Flugzeug "338" flog im JAG-25 (Bautzen)

L-29

L-29

L-29

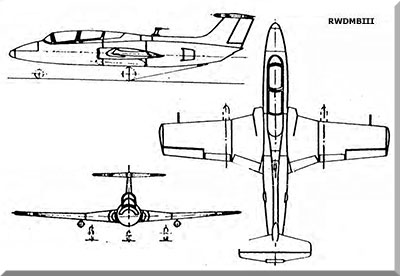

Dreiseitenriss
  Bestimmung:
Unterschall-Schul- und Übungsflugzeug zum Einsatz am am Tage und in der Nacht unter allen meteorologischen Bedingungen
Anfangsschulung, Instrumentenausbildung, Festigung fliegerischer Kenntniss und Bekämpfung von Bodenzielen
Einsatz nur an der OHS LSK/LV in Kamenz

techn. Daten:
- Länge: 10,8 m
- Höhe: 3,1 m
- Spannweite: 10,3 m
- Besatzung: 2 Mann
- maximale Startmasse: 3550 kg
- max. Horizontalgeschwindigkeit: 655 km/h
- Gipfelhöhe: 11000 m
- maximale Flugweite
   ohne ZB: 640 km
   mit ZB: 890 km
- Triebwerk: 1 Turbine M-701-150
- max. Schub: 850 kp

Bewaffnung:
- Optisches Visier: ASP-3NMU
- 8 ungelenkten S-5M
- 2x 100-kg-Bomben

Funk/Funmessausrüstung:
- Kommandofunkstation:
   RTL-11 bzw. RTL-22
- Funkkompaß: ARK-9
- Funkhöhenmesser: RW-UM
- Funkmarkierungsempfänger: MRP
- Kennungsgerät: SRO-2



Quelle: HB 325/2a; Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
