Ladeeinrichtung 2

Ladeeinrichtung 2
Gesamtansicht

Ladeeinrichtung 2

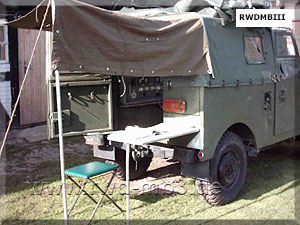

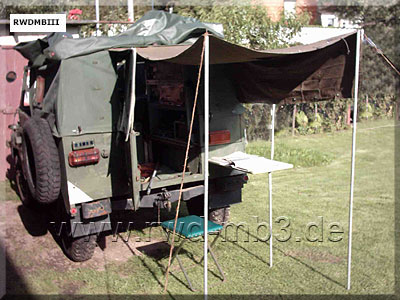

Ladestation mit Vorbau in Arbeitslage

Ladeeinrichtung 2Ladeeinrichtung 2

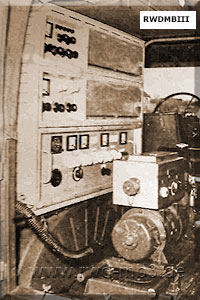

Blick durch die Hecktür, in der Mitte das Aggregat
links befindet sich das Lade-
gestell I mit
- Ladeeinschub 2
- Ladeeinschub 3
- Gleichrichtereinschub 1
rechts befindet sich das Lade-
gestell II mit:
- Ladeeinschub 4
- Ladeeinschub 3
Die gleichen Ladeeinrichtungen finden in der Ladeeinrichtung 1 Anwendung.

Ebenfalls gut ist der flexible Abgasschlauch zum Ableiten der Abgase des Aggregates zu erkennen.
  Bestimmung:
Ladeeinrichtung in Truppenteilen und Einheiten zum Laden von offenen und gasdichten NC-Akkumulatoren unter stationären und feldmäßigen Bedingungen im Stand und in der Bewegung
Das Laden der Akkumulatoren konnte während der Fahrt erfolgen. Dazu lief das Aggregat mit voller Drehzahl. Durch diesen Lärm wurde das Fahrzeug nach Möglichkeit von Beifahrern gemieden. :-)

techn. Daten:
- Ladespannungen: 1,2 / 12 / 30 V
- Ladekreise: 3
   1,2 A / 3,24 A / 5,2 A
- Stromversorgung: 220 V, 50 Hz
- Bedienung: 0/0/1
- Basisfahrzeug P 3
- Abmessungen: 3710 x 1950 x 1950 mm
- Masse: 2560 kg
- Jahr der Einführung: 1962
- Hersteller: VEB Elektroprojekt Berlin
- Einbau durch:
   VEB FFAB Berlin, BT Magdeburg

Ausrüstung:
- 1 Gleichrichtereinschub 1
- 1 Ladegestell I
- 1 Ladegestell II
- Ladeeinschübe 2, 3 oder 4
   (Bestückung ist variabel)
- Aggregat: BeET 1,6-2
- Beleuchtungssatz


Die Fotos eines sehr gut erhaltenen Fahrzeuges hat Herr J. Reishöfer von einem
"Funkamateur aus BRB" erhalten, dessen Name leider nicht mehr zu ermitteln ist.
Ladeeinrichtung 2Ladeeinrichtung 2
Ansicht von hinten

Ladeeinrichtung 2Ladeeinrichtung 2

Ladeeinrichtung 2Ladeeinrichtung 2

Ladeeinrichtung 2Ladeeinrichtung 2

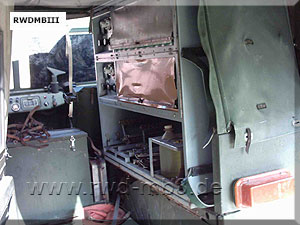

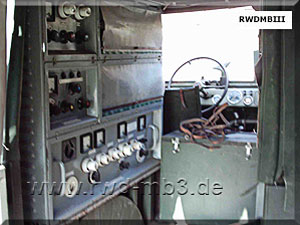

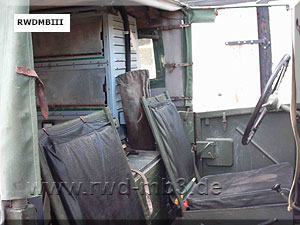

Inneneinrichtung, das Aggregat fehlt auf den Fotos
auf dem linken Foto ist das Ladegestell I mit Ladeeinschub 3, Ladeeinschub 4 und Gleich-
richtereinschub 1 zu sehen
In der Holzkiste befand sich ein Beleuchtungssatz mit Verlängerungskabel sowie Zubehör
und Reparaturmaterial

Ladeeinrichtung 2Ladeeinrichtung 2

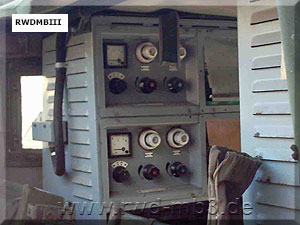

Ladegegestell II mit 2 Ladeeinschüben 3taktische Nummer an der Hecktür
Die Kennzeichnung deutet auf die Zugehörigkeit
zum AR-3

Ladeeinrichtung 2Ladeeinrichtung 2
Das Fahrzeug befand sich in der Einlagerung für die Kdo-Nr. 3002. Dies war eine Kdo.-Nummer des AR-3Begleithefte für Aggregat und Fahrzeug




Quelle: J. Reishöfer; Katalog NaT der LaSK
