Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Funkmess-Anlage LOT-M

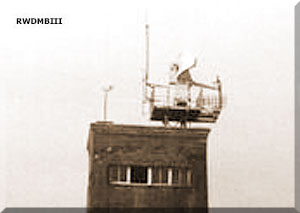

Antennenanlage AU auf einem stationären Turm Foto: www.nva-forum.de

Bestimmung: Die stationäre Funkmess-Anlage ist eine Küstenstation zur Aufklärung von Überwasserzielen und tieffliegenden Flugzeugen. Der Einsatz erfogte z.B. in den Technischen Beobach- tungskompanien techn. Daten: - Sendefrequenz: 3 GHz - Impulsfolgefrequenz: 427 Hz - Impulsdauer: 1 µs - Impulsleistung: 130 kW - Betriebsarten:    Rundumbeobachtung 360°    Sektorsuche 40° .. 200° - Antennendrehung    bei Rundumbeob.: 6 U/min    bei Sektors.: 3 U/min - Reichweite: 175 sm - tote Zone: < 0,2 sm - Entfernungsauflösung: 150 m - Störschutz: Seegangsentsörung - Sichtgeräteröhre: 13LM31 - Bedienung: 2 Personen - Stromversorgung: 220 V /50 Hz - Jahr der Einführung: 1958 Bestand: Gerät Bestimmung AU Antennenanlage PÄ Empfänger, Sender und Äquivalent IP Sichtgerät und Steuerungspult M Modulator W Stromversorgung für Empfänger MA Maschinengenerat Motorgenerator ALA-3,5MB2 KD Kontrollresonator S Klingel AD automatischer Lufttrockner AD-220T PK Verteilerkasten RStsch Verteilertafel Mast zerlegbar, mit Plattform für Gerät AU Planschett mit Anlagemaßstab Stuhl für FM-Gast Aggregate 2 Stück AD-10-T/230 oder ALD-20

Quelle: DV 454/21, "Signalstellen und was aus ihnen wurde
