Umformer MGL

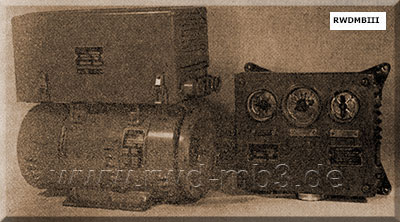

Umformer MGL
Frequenzgenerator und Reglerkasten RKW-422

ModifikationNetzspg.Magnetanlasser

MGL-A220 V =MPP-202
MGL-B110 V =MPP-201
MGL-W24 V =MPP-203
  Bestimmung:
Umformung von Gleichspannung in Ein­phasen-Wechselspannung zur Stromver­sorgung von Anlagen auf Schiffen der Volksmarine

techn. Daten:
- Generatorspannung: 115 V, 400 Hz
- Reglung der Ausgangsspannung
   manuell
   automatisch mit Spannungsregler RKW-422
- Belastbarkeit des Generators: 13 A
- Generatorfrequenz: 400 Hz
- Drehzahl: 4800 U/min
- Masse: 59,5 kg
- Abmessungen:
   Motor-Generator: 430 x 425 x 220
   Spanungsregler: 340 x 370 x 142 mm

Bestandteile:
- Motor mit Magnetanlasser
   Gleichstrommotor
   Magnetanlasser
- Generator mit Spannungsregler
   Synchrongenerator
   Spannungsregler



Quelle: Lehrbuch FM-Technik 1964, DV 454/59
