Technikkatalog
Kampfhubschrauber Mi-24P

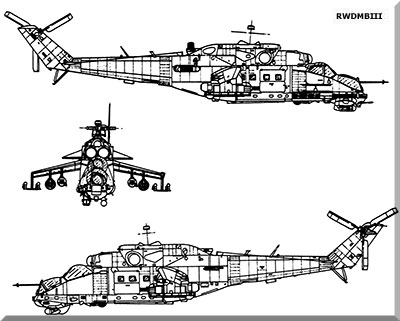

   Dreiseitenriss
|
Bestimmung: Kampfhubschrauber zur Unterstützung der Bodentruppen ebenfalls einsetzbar als Transporthubschrauber Die Maschine flog als "387" im KHG-5 (Basepohl) techn. Daten: - Besatzung: 2 Piloten, 1 Bordtechniker - Zuladung: - 8 Personen - Triebwerk: 2 Gasturbinen TW3 117W Höhentriebwerke garantierte Leistung pro TW bis in 2000m MSL = 2200 PS Startleistung - Abmessungen Länge ges.: 19,19 m Höhe: 4,44 m Rotordurchmesser: 17,30 m - Gewicht Leergewicht: 8.550 kg Außenlast: max. 2.400 kg Abfluggewicht: max. 11.200 kg - Flugleistung Höchstgeschwindigkeit: 330 km/h Gipfelhöhe: 4.500 m Reichweite: 1.200 km Bewaffnung: - 30-mm-Zwillingskanone GSch-30-2 - 4 PALR 9M114 "Schturm" - 4 Behälter B-8W20 mit je 20 ungelenkte Raketen S-8 - Bomben oder Brandmittelbehälter - Waffengondel GUB-8700 (9A669) |

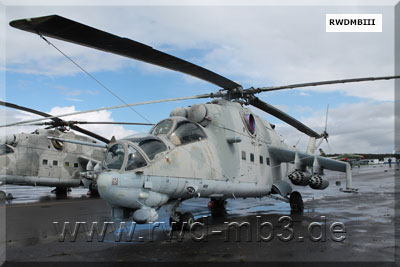

Foto aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
