Peiler MRP-4 "Barbara"

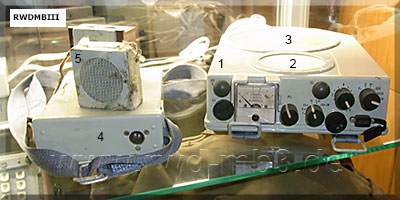

 Teile des Gerätesatzes 1 Empfangsgerät 2 Antenne für Bereiche I und II 3 Antenne für Bereiche III und IV 4 Akku-Behälter 5 Lautsprecher |
Bestimmung: tragbares Gerät zur passive Funkaufklärung Richtungsbestimmung und Identifikation von Radaranlagen Dieses Gerät war nicht im Bestand der NVA. techn. Daten: - Frequenzbereich: 1 - 19 GHz unterteilt in 4 einzelne schaltbare Bereiche I: 7 - 10 GHz II: 3,3 - 7 GHz III: 1,9 - 3,2 GHz IV: 1 - 1,8 GHz oder 2 Bereichsgruppen I + II III + IV - Antennen: 2 eingebaute Zirkularantennen - Auswertung: Messgerät zur Anzeige der Ampitude akustische Analyse (Lautsprecher, Ohrhörer) - Empfängsgerät Abmessungen: 24,5 x 18,5 x 6,0 cm Masse: 3,7 kg - Hersteller: Tesla CSSR Einsatz in der CSSR im Aufklärungsfahrzeug BPzV |
 |  |

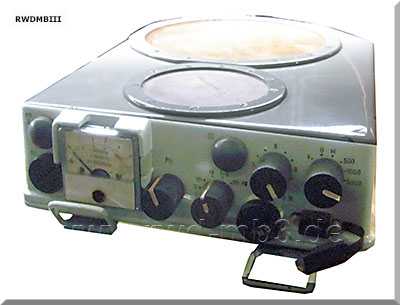

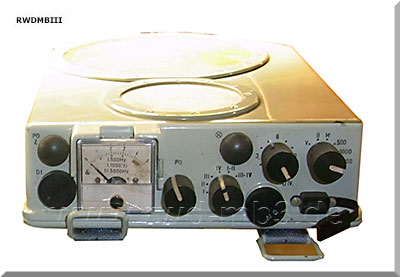

| Ansichten des Empfangsgerätes |
Fotos: aufgenommen im Fort "Gerhard" Swinemünde
