Technikkatalog



Navigationsecholotanlage NEL-M3B

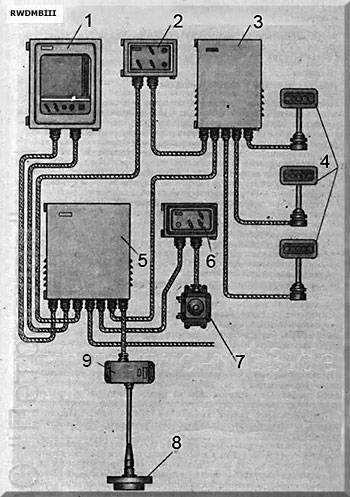

Echolotanlage NEL-M3B
  1  Echograph 4
  2  Bediengerät des Digitalen
     Tiefenanzeigers 4B
  3  Elektronikteil 16A
  4  Digitalanzeigen 11 		  5  Sende-Empfangsgerät 16
  6  Tiefenwarngerät 4G
  7  Hupe Vorrichtung P
  8  Akustische Antenne Gerät 1
  9  Anschlusskasten Ja
(Quelle: petroslav.ru)		   Bestimmung:
Messung, Registrierung und Anzeige von Wassertiefen

techn. Daten:
- Messbereich:
   0 .. 50 m
   40 .. 90 m
   0 .. 500 m
   MG (kleine Tiefe)
- Betriebsarten
   digitale Anzeige
   analoge Anzeige
- Stromversorgung: 127 V, 50 Hz
- Hersteller: UdSSR
- Einführungsjahr: 1984

Nutzung auf Projekten: 1241RÄ

Bestand:
- Echograph 4
- Bediengerät des Digitalen Tiefenanzeigers 4B
- Tiefenwarngerät 4G
- Digitalanzeige 11
- Sende-Empfangsgerät 16A
- Akustische Antenne 1
- Anschlusskasten Ja
- Hupe RWF 24-64A 10M5
- EWZ-Sätze


NEL-M3BNEL-M3B

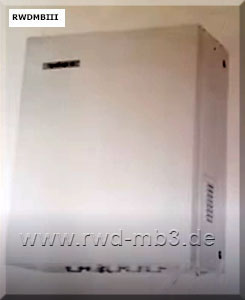

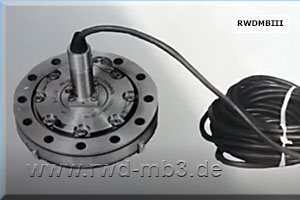

Akustische Antenne 1Sende-Empfangsgerät 16A

NEL-M3BNEL-M3B

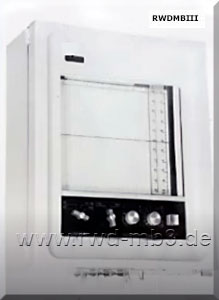

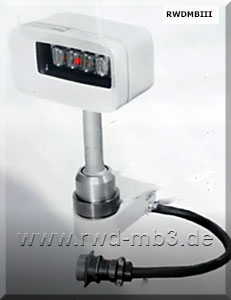

Echograph 4Digitalanzeige 11

NEL-M3BNEL-M3B

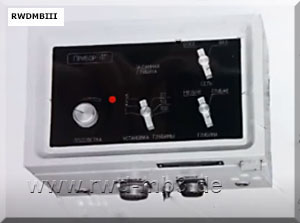

Bediengerät des Digitalen Tiefenanzeigers 4BTiefenwarngerät 4G

NEL-M3B

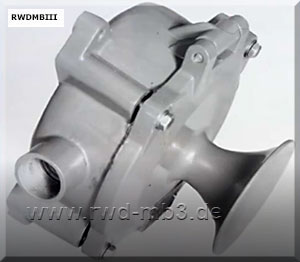

Hupe Vorrichtung P



Quelle: K 293/3/002
