Funkmarkierungsstelle PAR-8 - Fotos Blöcke

PAR-8PAR-8

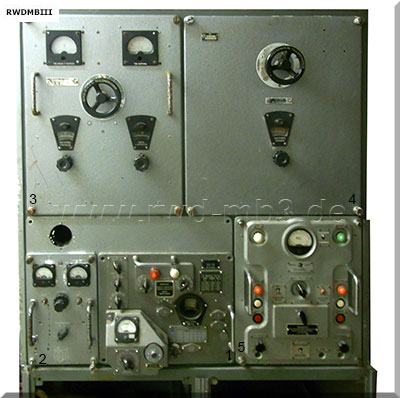

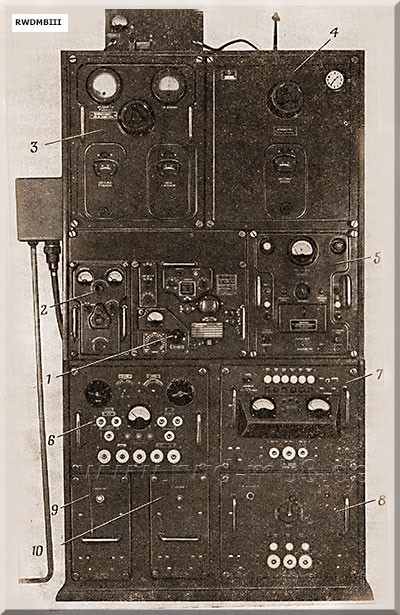

Gesamtansicht Sender der Station PAR-8S

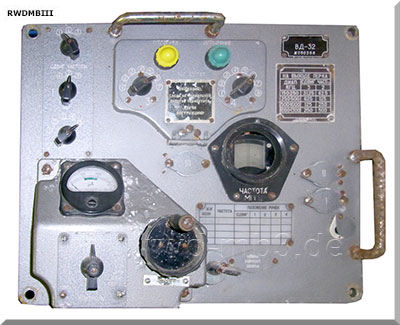

  1  Generator WD-32
  2  Teiler- und Verstärkerblock

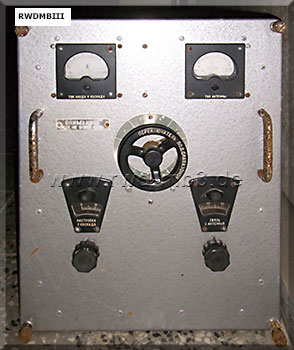

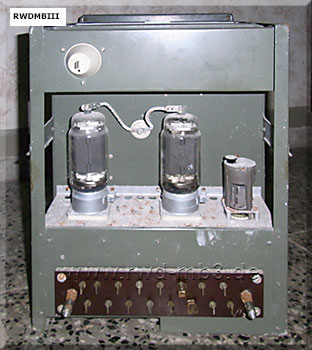

  3  Leistungsblock

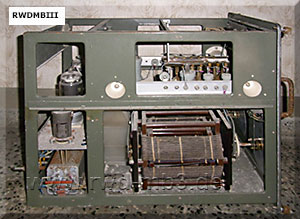

  4  Antennenanpassung
  5  Steuerblock		   6  Transformatorblock
  7  Gleichrichterblock Nr. 1
  8  Gleichrichterblock Nr. 2
  9  Gleichrichterblock Nr. 3
10  Gleichrichterblock Nr. 4
Senderblöcke des Senders SW-250 in PAR-8SS

PAR-8PAR-8

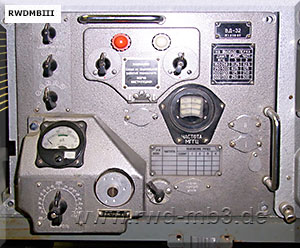

Generator WD-32

PAR-8PAR-8

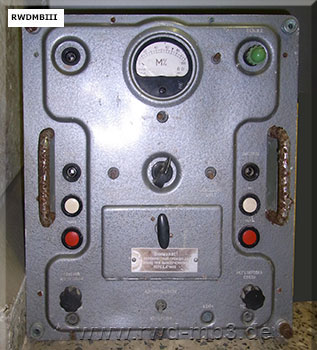

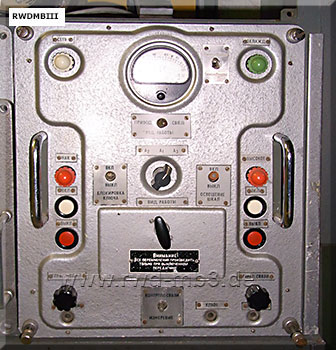

Steuerblock

PAR-8PAR-8

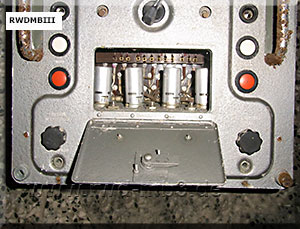

Details Steuerblock

PAR-8PAR-8
Details Steuerblock

PAR-8PAR-8
LeistungsblockDetails Leistungsblock

PAR-8PAR-8

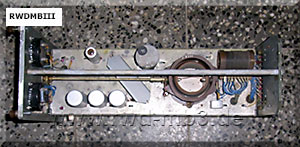

Details Leistungsblock

PAR-8PAR-8

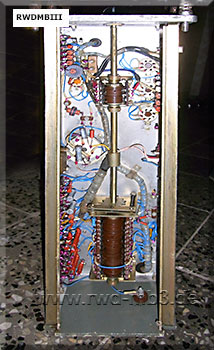

AntennenanpassungDetails Antennenanpassung

PAR-8PAR-8
Teiler- und VerstärkerblockDetails Teiler- und Verstärkerblock

PAR-8PAR-8
Details Teiler- und Verstärkerblock

PAR-8PAR-8
Gestell mit 2 Zeichengebern APS, damit besteht die Möglichkeit die Signalcodierung für 2 Anflugrichtungen
einzustellen

PAR-8PAR-8

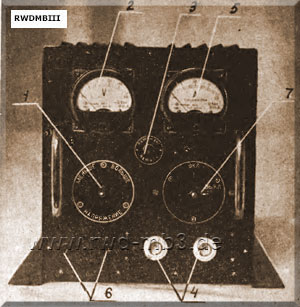

Ladegleichrichter WSZInnenansicht Gestell

PAR-8

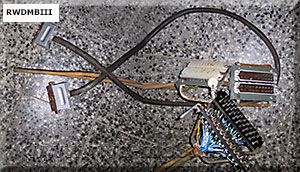

Satz Adapterkabel



Quelle: HB 325/2a; techn. Beschreibung PAR-8 (russ.), Katalog Nachrichtentechnik der LSK/LV und Volksmarine
Fotos aufgenommen in der "NVA Ausstellung Harnekop e.V."
