82-mm-Geschoßwerfer PK-16

PK-16PK-16
Container auf einem kleinen Raketenschiff

PK-16

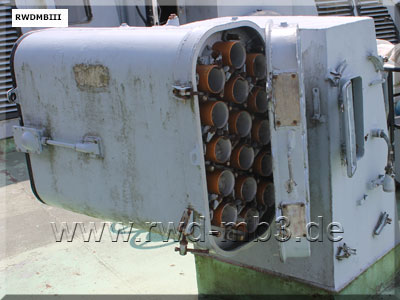

hinterer Deckel geöffnet
  Bestimmung:
Erzeugung von Funkmeß-Scheinzielen im Fernbereich
(>= 500 m) gegen gelenkte Raketen mit Zielsuchlenksystemen sowie Funkmeßortungs- und -beobachtungsmitteln
Nutzung mit und ohne funkelektronische Aufklärungsmittel

Einsatz:
UAW-Schiff Projekt 133.1
Kleines Raketenschiff Projekt 1241RÄ
Aufklärungsschiff Jasmund

techn. Daten:
- Anzahl der Rohre: 16
- Kaliber: 82 mm
- Schussweite: 200 .. 1800 m
- Munition:
   82-mm-turboreaktives Geschoss TSP-60
   mit Düppelladung D1, D2, DS, DS2, DS5
   und DS11
- Höhenrichtwinkel: 10° .. 60°
   (in 10° fixiert)
- Schießregime
   manuell
   automatisch (einzelne Schüsse, Salven)
- Nachladung: manuell
- Öffnen des vorderen Deckels
   manuelle und automatisch
- Stromversorgung: 27 V =


Bestand:
- Container (rechte und linke Ausführung)
- Antriebseinrichtung zur Höhenwinkel-
   einstellung und zum Öffnen und Schließen
   des vorderen Deckels
- Steuerpult
- Gleichrichteranlage


PK-16PK-16

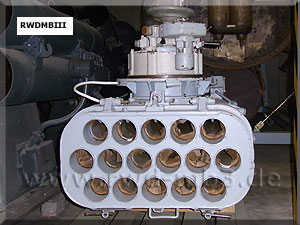

PK-16 im ausgebauten Zustand
oben: Zapfen der Containerausführung

PK-16PK-16
Gesamtansicht Steuerpult
(Foto: 2M3)

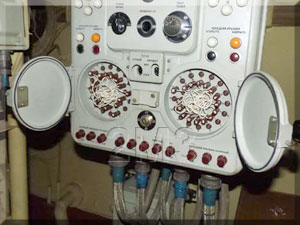

Steuerpult mit geöffneten Deckeln für das
Steckerfeld   (Foto: 2M3)



Quelle: A 217/1/001
