Technikkatalog



Transportladefahrzeug PR-11B

PR-11

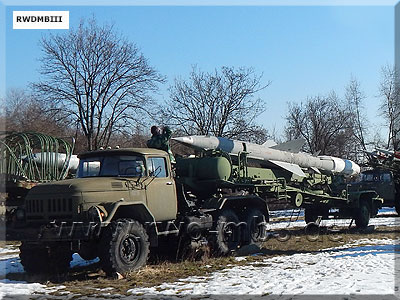

PR-11B mit ZIL-131 als Zugmittel
  Bestimmung:
- Montage von Fla-Raketen
- Transport montierter Fla-Raketen
- Aufbewahrung von Fla-Raketen
- Be- und Entladung von Startrampen
- Be- und Enttankung der Fla-Raketen
   mit Oxydator
- Vorheizen der Bordbatterie der Rakete

techn. Daten:
- Basisfahrzeug: ZIL-157KW oder ZIL-131W
   mit Einachs-Sattelauflieger
- Abmaße mit ZIL-157KW
   Länge: 15 200 mm
   Masse: 9 800 kg
- Abmaße mit ZIL-131W
   Länge: 15 050 mm
   Masse: 9 300 kg
- Tankinhalt Oxydator AK-20K: 478 l
- Druckluft
   Flascheninhalt: 40 l
   Druck: 150 kg/cm2
   Arbeitsdruck: 2 kg/cm2
- Generator
   Leistung: 1200 W
   Strom: 100 A



Quelle: techn. Beschreibung (russ.); Foto: Bártfai Bálint
