Höhenfinder PRW-11 (1RL119)

PRW-11

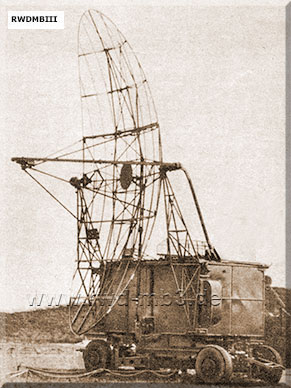

Anhänger W - Sende-/Empfangskabine

PRW-11

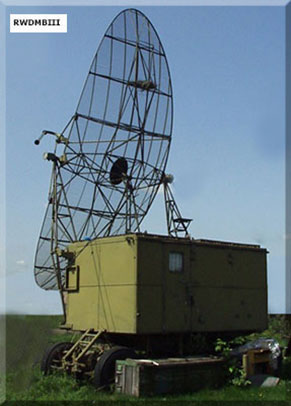

Anhänger W - Sende-/Empfangskabine
(Quelle: www.yaplakal.com)
  Bestimmung:
Fahrbarer Höhenflnder
In Zusammenarbeit mit Rundblickstationen zur genauen Höhenbestimmung

techn. Daten:
- Koordinatenbestimmung
   Höhe
   Entfernung
   Azimut
- Aufbauzeit: 1,5 Std.
- Einschaltzeit: 8 min
- Frequenzbereich: 10 cm
- Frequenzbereich: ca. 2,7 GHz
- Impulsleistung: l,2 MW
- Impulsfolgefrequenz: 330 oder 730 Hz
- Impulsdauer: 1,5 oder 3 µs
- Diagrammbreite: 2,5°
- Messfehler
   Höhe: - 300 m
   Entfernung: - l km
   Azimut: - 2°
- Auflösungsvermögen
   Entfernung: 2000 m
   Azimut: 2°
   Höhenwinkel: 1° - 2°
- Leistungsaufnahme: 20 kW
- Sektorenarbeit: 15°/100°/165°
- Größte Ortungshöhe: 85 km
- Arten der Sichtgeräte
   Höhensichtgerät
   Ausschnittsichtgerät (für P-35)

Bestand:
- Anhänger W: Sende-/Empfangskabine
   auf Lafette KZU-16 (52-U-415)
- Anhänger Ä: Sichtgerätehänger mit
   Aggregat AD-30/230-Tsch-400
   auf Zweiachsanhänger Typ 761
- Anhänger Ä-R: Anhänger mit Aggregat
   AD-30/230-Tsch-400 und Umformer WPL-30
   auf Zweiachsanhänger Typ 761



Quelle: HB 325/2a
