Panzer-Wartungswagen / Panzer-Wartungseinrichtung

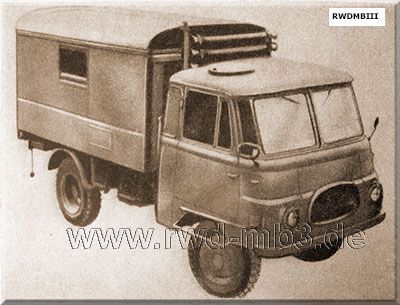

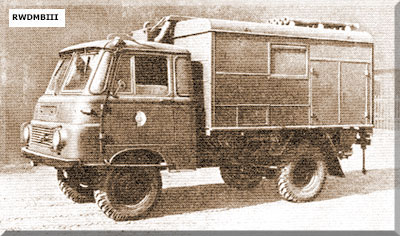

 (Foto: Militärtechnik 11/1966)  neuere Ausführung auf LO-1801A  |
Bestimmung: Sichersteilung der technischen Wartungen an der Panzertechnik und Gewährleistung der Mechanisierung verschiedener Arbeitsgänge der technischen Wartung Unterstützung der Panzerbesatzungen bei der Durchführung kleinerer laufender Instandset- zungen Einsatzmöglichkeiten: Reinigen der Kraftstoff-, Öl- und Luftfilter Abschmieren der Anlagen und Baugruppen Schmiermittelwechsel Einstellen der Dampf-Luft-Ventile Waschen und Entaktivieren der Panzer- technik Ausbessern und Auftragen von Tarn- anstrichen Gasschweißarbeiten Schlosser- und Montagearbeiten kleineren Umfangs techn. Daten: - Basisfahrzeug: LO 1800A (K) - Gefechtsmasse: 5 t - Abmessungen (Marschlage) Länge: 5550 mm Breite: 2370 mm Höhe: 3000 mm Ausrüstung: - Luftfilterreinigungsgerät - Filterreinigungsgerät - elektromechanische Fettpresse FC-127 - Dampf-Luft-Ventil-Prüfgerät - Benzin-Elektroaggregat BeDT 3-2 - Tragkraftspritze TS-3 - Kleinfarbspritzanlage TN 7510/02 - Gasscheißausrüstung - elektrische Handbohrmaschine - Umfüllpumpe - Gerät zur Spezialbehandlung GES-10 - Nachtmarschanlage (Alle im Kofferaufbau angeordneten Geräte sind transportabel und können, wenn erforderlich, auch außerhalb des Wagens in Betrieb genommen werden.) |
 |

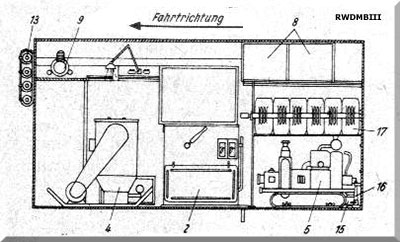

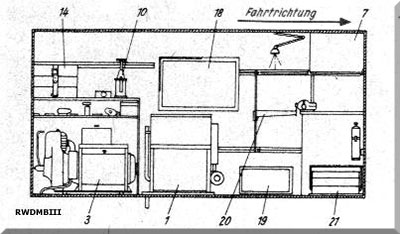

Anordnung der Geräte im Panzerwartungswagen 1 Luftfilterreinigungsgerät 2 kombiniertes Filterreinigungsgerät 3 benzin-etektrische Slromerzeugungsanlage BE-DT 3-2 (Fimag) 4 elektro-mechanische Fettpresse FC-127 5 Tragkraftspritze TS-3 6 Werkbank mit Schubfächern und Schraubstock 7 Schrank für Putzwolle 8 Schrank für persönlichen Bedarf der Besatzung 9 Kleinfarbspritzanlage TN 7 510/02 10 Dampf-Luft-Ventil-Prüfgerät 11 Hocker für Bedienungspersonal 12 Fußbodennische mit einem Satz Ölwannen 13 Saugschläuche für Tragkraftspritze mit Halterungen 14 Druckschläuche für Tragkraftspritze 15 Säugkorb für Tragkraftspritze 16 Strahlrohr für Tragkraftspritze 17 Kanister mit 120 1 Spülflüssigkeit 18 Fenster mit Schutzgitter 19 Seitenklappe mit Koffer für das Durchfuhren von Leitungen 20 schwenkbarer Wandausleger 21 Schlosser-Werkzeugkasten |
 | |

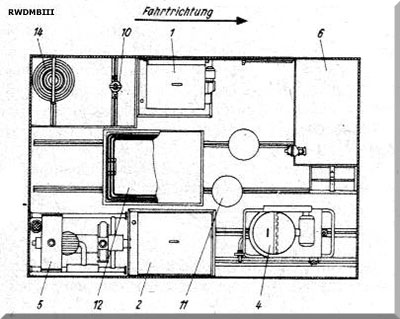

| Ansicht von oben |
Quelle: Handbuch für Instandsetzungsspezialisten des Pz-Dienstes, K 051/3/001
