Technikkatalog



Luft-Luft-Rakete R-24T

R-24T

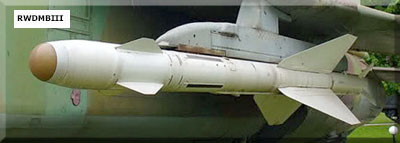

Rakete am Startgerät APU-23M(Foto: rbase.new-factoria.ru)

R-24R
  1  Selbstlenkkopf
  2  Funkzünder
  3  Antennen des Funkzünders
  4  Autopilot
  5  Turbogenerator		   6  PIM (Sicherheits- und Zündmech.)
  7  Gefechtsteil
  8  Feststoffriebwerk
  9  Gasgenerator
10  Ruderantriebe
   Bestimmung:
Luft-Luft-Rakete mit IR-Selbstlenkkopf

techn. Daten:
- Länge: 4800 mm
- Rumpfdurchmesser: 200 mm
- Flügelspannweite: 1000 mm
- Masse: 248,0 kg
- Antrieb: Feststofftriebwerk PRD-287
- Zünder: Funk-Annäherungszünder
- Lenksystem:
   1. Abschnitt: Fernlenkung
   2. Abschnitt: IR
- Selbstlenkkopf: TGS-23T
- Zeit gelenkter Flug: 45 s
- Masse Gefechtsteil: 25 kg
- Reichweite: 35 km
- Zielhöhe: 0,04 - 25 km
- Zielgeschw. max: 3000 km/h

Nummernverzeichnis: 30 98 00 (Gerät 160)


R-24TR-24T

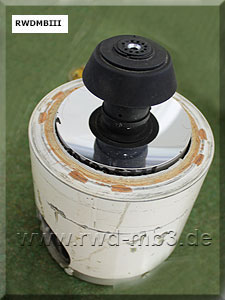

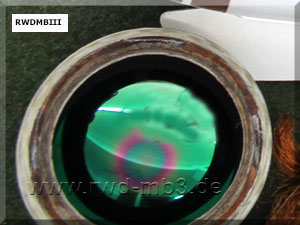

Abeckung des SelbstlenkkopfIR-Selbstlenkkopf ohne Abdeckung
gut sichtbar der Spiegel
Fotos aufgenommen im Telefon- und Raketenmuseum der Gemeinde Pinnow



Quelle: Fliegerrevue 6/91
