Luft-Luft-Rakete R-3S (K-13A)

R-3S

R-3S

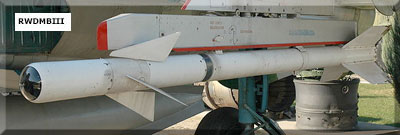

R-3S (an einer MiG-21)  (Foto: http://commons.wikimedia.org)

R-3S
Hauptteile:
  1  Zielsuchlenkkopf
  2  Zelle der Rudermechanismen
  3  Ruder
  4  Gefechtsteil
  5  Optischer Annäherungszünder
  6  vordere Aufhängung
  7  Marschtriebwerk
  8  mittlere Aufhängung
  9  hintere Aufhängung
10  Flügel
11  Kreiselruder
12  Arretierungsstifte
  Bestimmung:
gelenkte Luft-Luft-Rakete mit IR-Kopf für geringe Entfernungen
Einsatz gegen Luftziele aus der hinteren Halbsphäre, unter, über oder zwischen den Wolken

techn. Daten:
- Länge: 2830 mm
- Rumpfdurchmesser: 127 mm
- Flügelspannweite: 528 mm
- Masse: 78 kg
- Masse Gefechtsteil: 11,3 kg
- Anzahl Splitter: ca. 1000
- Zünder: Funk-Annäherungs-
   und Aufschlagszünder
- Antrieb: Feststofftriebwerk
- max. Geschwindigkeit: 750 m/s
- Brenndauer Triebwerk: 2,5 - 3 s
- steuerbare Zeit: 21 s
- Reichweite: 7,6 km
- Vernichtungsradius: 11 m
- Selbstzerlegung: nach 26 s
- Lenksystem: Infratrot passiv
- Lenkmethode: proportionale Annäherung
- Einsatzmöglichkeiten
   Sonnenwinkel: 20°
   Höhe: 500 - 21000 m
   Geschwindigkeit: 0,8 M
   Entfernung: 1 .. 7 km
   Überbelastung: 1,6 .. 2
- Abschußvorrichtung:
   APU-13M1, -M5, -BS
   APU-13U2, -13MT (Einsatz an MiG-21bis)

Nummernverzeichnis:
30 20 00 (Erzeugnis 310)

R-3S/R-3RR-3S/R-3R
Detailfotos der Flügel mit den Kreiselrudern (Fotos: ostron.de)


Quelle: HB 325/2a; Fligerrevue 6/1991
Foto aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
