Technikkatalog



Signalgerät R-67

R-67

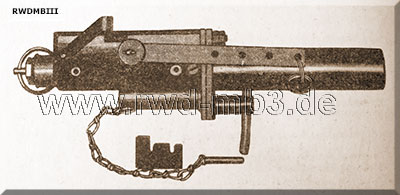

Gesamtansicht

R-67

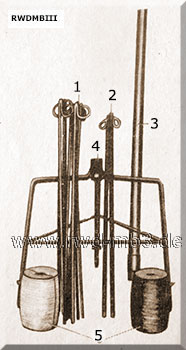

Gerätesatz 1:1
  1  Gerätehalterung ohne Schutzrohr
  2  Schutzrohr
  3  Führungsstäbe
  4  Endstäbe
  5  Spannschnüre


R-67

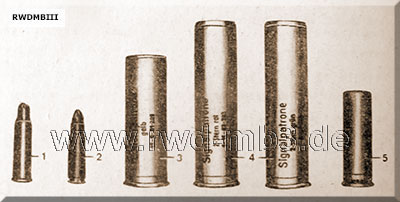

Munition
  1  Gewehrplatzpatrone
  2  Platzpatrone M43
  3  Leuchtpatrone
  4  Signalpatrone
  5  Übungszündladung UPG-8
  Bestimmung:
Signalisierung des unbefugten Betretens eines gesperrten Geländeabschnittes und von Objekten
Zur Signalisation können Leucht- und Signalmunition sowie mit entsprechendem Einsatz Platzpatronen und Übungszünd-
ladungen verschossen werden.

techn. Daten:
- Kaliber: 26,7 mm
- Sicherung: selbsttätig beim Spannen
- Masse: 1,25 kg
- Abmessungen: 320 x 75 x 75 mm
- Spannweite der Spannschnur:
   in 2 Richtungen je 50 .. 60 m



Quelle: A 018/1/110
