Navigationsfunkmessanlager RBP-4GW

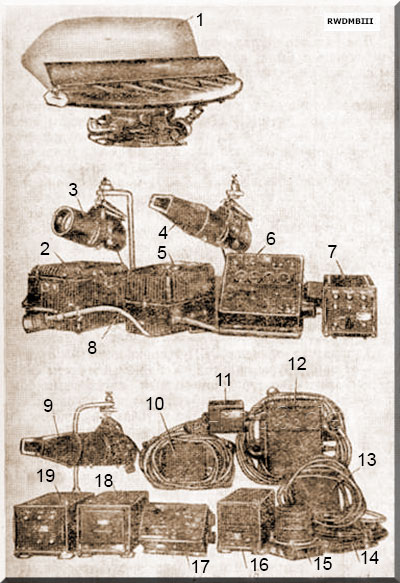

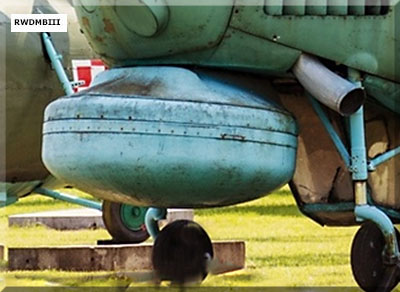

 Bestandteile des Gerätes  Antennenabdeckung am Hubschrauber Mi-4MÄ |
Bestimmung: Navigationsfunkmessanlage ermöglicht die Bestimmung der flugnavigatorischen Elemente nach Funkmessorientierungspunkten FM-Gerät zur Seezielüberwachung des UAW-Hubschraubers Mi-4MÄ Das Gerät wurde in der Version RBP-4 in Bombenflugzeugen eingesetzt und für die Aufgaben im Hubschrauber angepasst. techn. Daten RBP-4 - Reichweite zum Ausmachen von Orientierungspunkten: 150 - 180 km - Impulsleistung: > 83 kW - Anzeige: Helltastung - Entfernungsgenauigkeit: ± 100 m - Genauigkeit Azimutübertragung: ± 2° - Betriebsarten: - Rundumsicht 360° - Sektorsicht: 45° Bestandteile RBP-4: 1 Antenne R1 ohne Abdeckung 2 Sender-Empfänger R2 3 Anzeigergerät 4 Anzeigergerät 5 Modulator R12 6 Bedienpult 7 Entfernungsblock 8 Hohlleiter 9 Anzeigegerät Navigator 10 Verbindungsblock 11 Filter FR12 12 Verbindungsblock 13 Verbindungsblock 14 Kabelsatz 15 Hochspannungsgleichrichter R10 16 Verbindungsblock 17 Bedienpult Navigator 18 Synchronisator R4 19 Synchronisator |
Quelle: B 209/2/001; hist.rloc.ru
