Wasserbombenwerfer RBU-1200

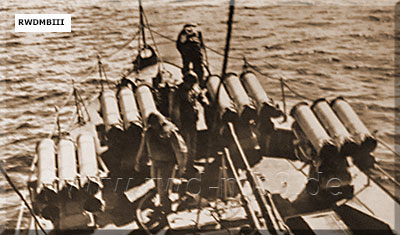

Werfer auf einem U-Boot-Jäger Projekt 201M |
Bestimmung: Bekämpfung von Unterwasser-Zielen techn. Daten: - Gewicht leer: 620 kg - Abmessungen Länge: 1,38 m Höhe: 1,1 m Breite: 1,115 m - Richtbereiche Seite: 0° Höhe: 0 - 51° - Anzahl Rohre: 5 - Nachladen: manuell - Richtverfahren: elektrisch über Feuerleitsystem PUS-B - Geschoss: RGB-12 Gewicht: 73 kg Gefechtskopf: 30 kg Durchmesser: 251,7 mm Länge: 1,24 m Reichweite: 400 - 1200 m Tiefe: bis 350 m Sinkgeschwindigkeit: 6,25 m/s |

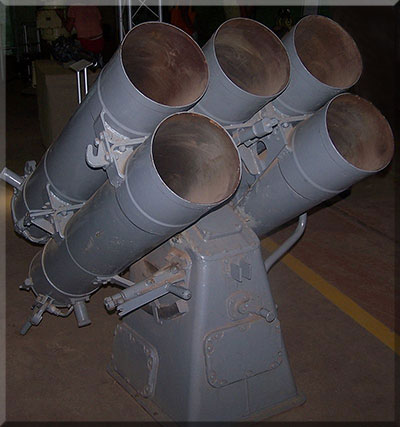

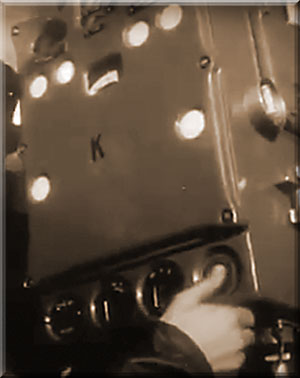

Gesamtansicht (Foto: wikipedia.org) | Steuerpult |

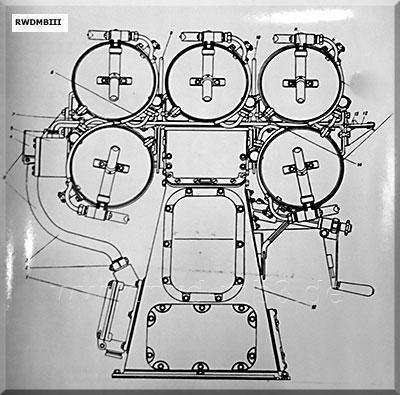

Seitenansicht | Ansicht von hinten |
Quelle: DV 453/28b, wikipedia.org, Militärtechnik 3/1967
