Technikkatalog



Umformer- und Verteilerkabine RKU (RKU-N)

RKU

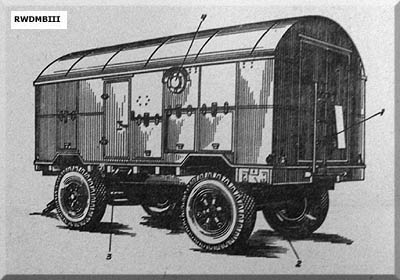

Gesamtansicht von links hinten
 1  abklappbare Treppe
 2  Hängekasten
 3  herausziehbare Treppe
 4  Ventilatorluke
  Bestimmung:
- Aufnahme von Elektroenergie 3x 230V/50Hz
   von Dieselaggregaten oder vom Netz
- Umformung von Elektroenergie von
   3x 230V/50Hz in 3x 208V/400Hz
- Verteilung von Elektroenergie an die
   Verbraucher
- Versorgung der Verbraucher mit Elektro-
   energie während der Kontrollarbeiten oder
   in anderen Fällen, wenn der Gesamtbedarf
   30 kW nicht übersteigt, von dem in der
   Kabine untergebrachtem Dieselaggregat
   AD-30-K/T-230-M2

techn. Daten:
- Masse: 9,2 t
- Länge3 mit Zugstange: 7,15 m
- Breite: 2,7 m
- Höhe: 3,35 m

Bestand:
- Dieselaggregat AD-30-K/T-230-M2
- Umformer PSTsch-30
- Umformer PSTsch-50
- Ladegleichrichter WSA-5K
- Schaltschützeinrichtungen
- Zubehör
- EWZ



Quelle: A 102/1/304
