Funkmess-Visier RP-21

RP-21
Unterbringung von Komponenten RP-21M und RP-21MA
  1  Antennenabdeckung
  2  Container der Station CD-30TPM
  3  Antenne CD-31TP
  4  Anzeigeblock CD-34TPM
  5  Kamera PAU-473
  6  Temperaturgeber P-5
  7  Block der Zeitbasis CD-46TPM
  8  Kontrollpult CD-41KTP
  9  Geschwindigkeitsgeber DWS-7
10  Stromversorgungsblock CD-46TPM
11  Synchronisationsblock BSIU


RP-21

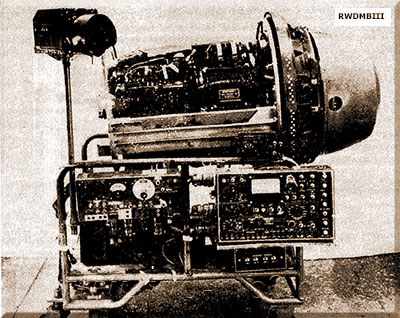

Wartungsprüfstand des RP-21
  Bestimmung:
Einsatz der Raketenbewaffnung des Flug­zeu­ges MiG-21PF unter allen meteorologischen Bedingungenam Tage und in der Nacht
ermöglicht das Auffassen und die automatische Begleitung der zu bekämpfenden Flugkörper und die Leitstrahllenkung der Raketen
einsetzbar bei asynchronen aktiven und bei passiven Störungen

techn. Daten:
- Impulsleistung: 60 kW
- Impulsfolgefrequenz
   Übersicht: 900 Hz
   Zielbetrieb: 1,8 kHz
- Impulsdauer
   Übersicht: 1μs
   Zielbetrieb: 0,5 μs
- Frequenzbereich: 9900 MHz
- Betriebsarten
   manuelle Umschaltung
   • Übersichtsbetrieb
    - Auffassentfernug: 12 .. 19 km
    - Sektorenabtastung
       horizontal: +/- 30°
       vertikal: +/- 12°
   • Zielbetrieb
    - Peilung: Flimmerpeilung
    - Auffassentfernung: max. 10 km

Gerätesatz:
- Antennenblock (Block 31)
- Sende-Empfangsblock (Block 32)
- Empfangsblock (Block 33)
- Anzeigeblock (Block 34)
- Block der Zeitbasis (Block 46)
- Codeblock (Block 36)
- Entfernungsblock (Block 37)
- Stromversorgungsblock (Block 38)
- Stabilisatorblock (Block 39)
- Block der Antennensteuerung (Block 40)
- Steuerpult (Block 41U)
- Kontrollpult (Block 41K)
- Anschluss- und Schaltkasten (Block 42)
- Magnetverstärker- und Antennen-
   stabilisierungsblock (Block 44)
- Synchronisations- und Schutzblock
   (Block 25)
- Dauergeräusch-Signalblock (Block 26)
- Umschalter Antenne-Äquvivalent (Block 29)
- Fotokamera
- Synchronisationsblock der Kamera BSJu
- Geschwindigkeitsgeber DWS

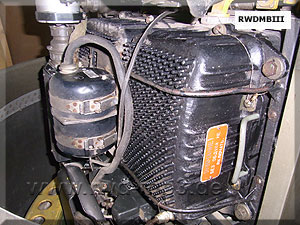

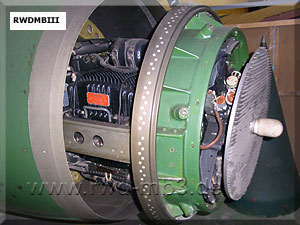

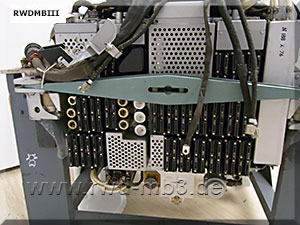

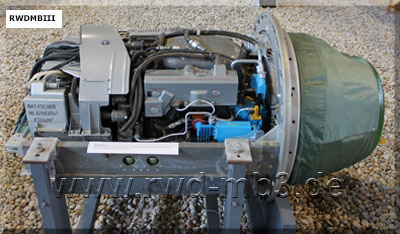

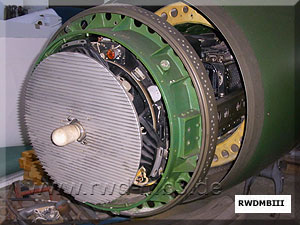

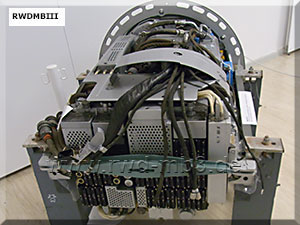

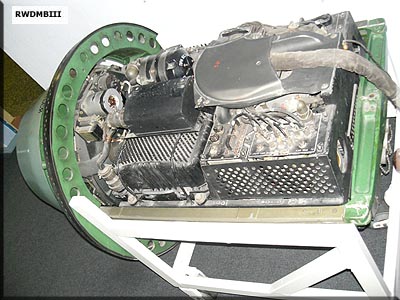

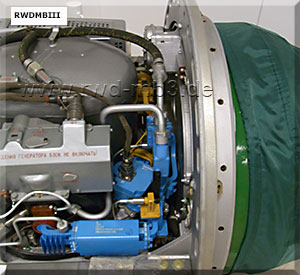

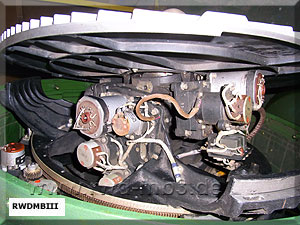

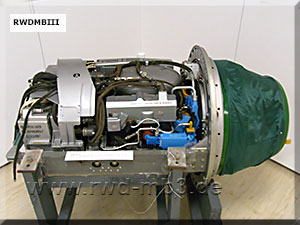

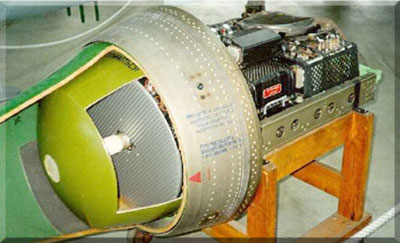

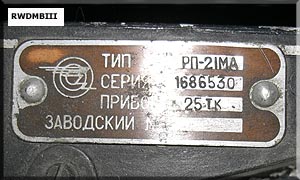

Bilder Sende-Empfangs-Container
RP-21RP-21

RP-21RP-21

RP-21RP-21

RP-21

RP-21RP-21

RP-21RP-21


RP-21

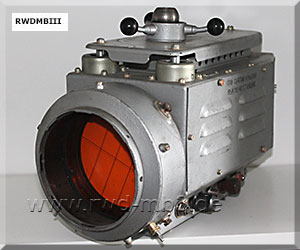

Anzeigeblock CD-34TPM



Quelle: DV 432/10, Funkmess-Visier RP-21 (poln.)
Fotos aufgenommen im Luftfahrtmuseum Finowfurt und Luftwaffenmuseums der Bundeswehr Gatow
