Funkmessschußvisier RP-2U

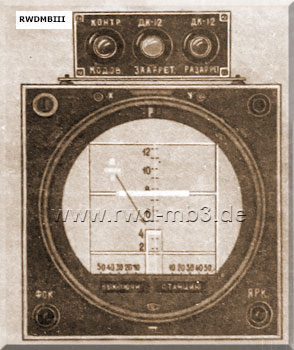

 Bug der MiG-19PM 1 Abdeckung Übersichtsantenne 2 Abdeckung Zielantenne  Bildschirm im Übersichtsbetrieb |
Bestimmung: Einsatz der Raketenbewaffnung des Flugzeuges MiG-19PM unter allen meteorologischen Bedingungenam Tage und in der Nacht ermöglicht das Auffassen und die automatische Begleitung der zu bekämpfenden Flugkörper und die Leitstrahllenkung der Rakete RS-2U Kopplung mit einem elektrischen Horizont, dessen Horizontlinie auf dem Bildschirm eingeblendet wird entspricht weitestgehen dem Funkmessvisier RP-5, aber optimiert für den Einsatz von Raketen Zusammenarbeit mit dem Visier ASP-5N techn. Daten: - Arbeitsfrequenz: 9383 ± 46 MHz - Wellenlänge: ca. 3cm - Impulsleistung: 50 - 60 kW - Impulsfolgefrquenz: 1985 ± 157 Hz - Impulsdauer: 0,5 µs - Reichweite: 3500 m - Antennen Übersichtsantenne Zielantenne (Parabolspiegel) - Betriebsarten • Übersichtsbetrieb - Sektorenabtastung horizontal: +/- 60° vertikal: -14 .. +26° - Umdrehung: 180 U/min - Auffassentfernung: 6 .. 9 km • Zielbetrieb - aut. Umschaltung bei 4 km - Sektorenabtastung: +/- 13,5° |
 |  |

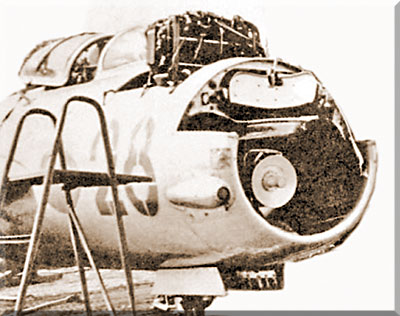

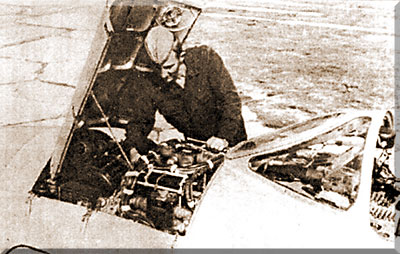

| Bugabdeckungen abgenommen Foto: rostec.ru | obere Wartungsluke geöffnet |
