Funkhöhenmesser RW-5

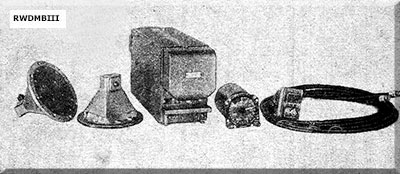

 Gerätesatz: - Gestell RA-5 - 1x Block PP-5 Sender-Empfänger - 2x AR5-1 Antennen (Sender, Empfänger) - 1x UW-5 Anzeigegeräte - 1x Barometrischer Schalter |
Bestimmung: Messung der Höhe über Grund techn. Daten: - Frequenz: 4200 - 4400 MHz - Ausgangsleistung: > 0,4 W - Betriebsart: FM-Methode (150 Hz) - Messbereich: 0 - 300 m 0 - 750 m 0 - 1000 m - Messgenauigkeit ≤ 10 m: ± 0,8 m > 10 m: ± 8% der Höhe - Stromversorgung Bordnetz: 27 V = 115 V, 400 Hz |
 |  |

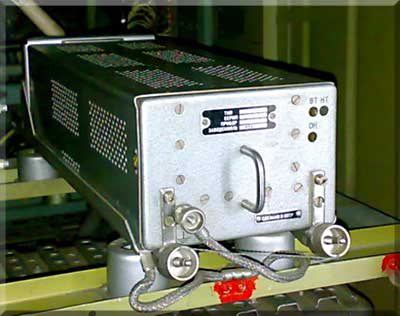

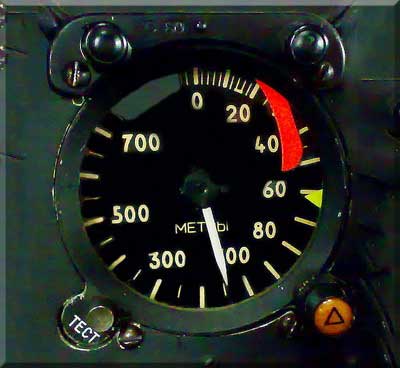

| Block PP-5 (Foto: oleg-tulin.narod.ru) | Anzeigegerät (Foto: oleg-tulin.narod.ru) |
Quelle: Studienmaterial L-39, Funktechnische Ausrüstung von Flugzeugen (russ.)
