UAW-Torpedo SÄT-40

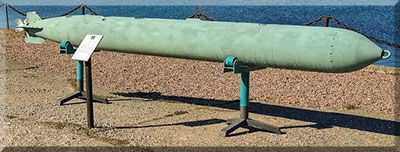

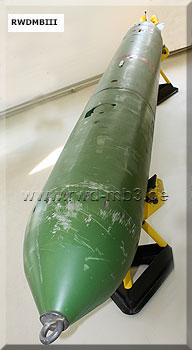

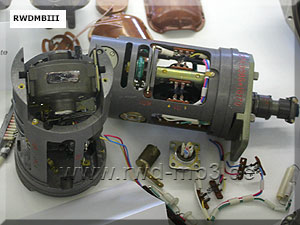

 Gefechtstoropedo SÄT-40  Trainingsversion SÄT-40 (Fotos: dzen.ru)  Kreiselblock |
Bestimmung: Bekämpfung von Unter- und Überwasserzielen akustische Zielsuch- und Lenkanlage techn. Daten: - Länge: 4800 mm - Kaliber: 400 mm - Gesamtmasse: 500 kg - Ladung: 80 kg - Reichweite: 7500 m - Laufgeschwindigkeit: 29 sm/h - Einsatztiefe: 20 .. 200 m - Antrieb: elektrisch - Waffenleitanlage: Summer Bestand: - Gefechtsteil - Steuergeräte - Geradelaufapparat (Kreiselblock und Einstellkopf) - modernisierte unifizierte Zündeinrichtung - Zielsuchanlage (Anlage "A") - Fernzünder (Anlage ("N") - Batterie MS-2 (Erzeugnis 552) - Akkumulatorbatterie TS-4 (Erzeugnis 517) - Autograph - Elektromotor DP-11M - Umformersatz PMT-7W2 mit Frequenzregler RTsch-7 Überprüfung durch: - Kontrollregulierungsstation KRS-N-241.200 - Kontrollregulierungsstation KRS-N-241.300 |
 |  |

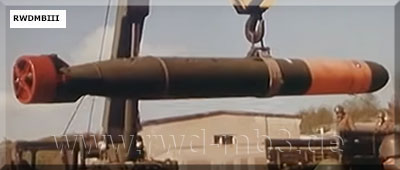

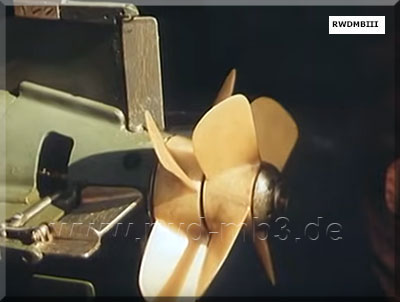

| Heckteil des Torpedos | Umladen eines Torpedos |
| Fotos aus Video "Volksmarine der DDR - U-Boot-Abwehrschiffe" | |
  | |

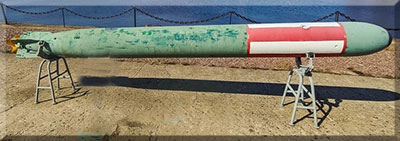

| Ansicht des Trainings-Torpedos |
