Technikkatalog



Funktechnischer Aufklärungsgerätesatz SDR-2MP (1RL218MP)

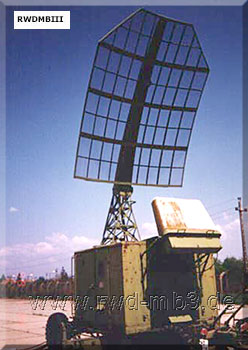

SDR-2MP
(Foto: FELDERÍTÕ SZEMLE)

SDR-2MP
Gerätesatz in Arbeitslage (Foto: FELDERÍTÕ SZEMLE)

SDR-2
Innenansicht (Foto: www.nva-forum.de)
  Bestimmung:
Suche, Peilung und Analyse bodenständiger funktechnischer Mittel
Die Verwendung von zwei oder drei Stationen ermöglicht eine eindeutige Peilung der iden­tifizierten von Quellen, die sich jenseits des Radiohorizonts befinden.

Bestand:
- Gerätefahrzeug Ural-375A mit Koffer K-375
- Antennenanhänger 5-60 (Lafette ähnlich des
   Geschützes S-60) mit
   - Antennen- und Zuleitungssysteme
   - HF-Verstärkertrakt
   - Empfangs- und Anzeigegerät zum Erfassen
      und Bestimmung der Trägerfrequenz von
      Dauer- und Impulssignalen
      (Aufklärungssystem)
   - Empfangseinrichtung zur genauen Träger-
      frequenzbestimmung von Dauer- und
      Impulssignalen (genaues Frequenz-
      bestimmungssystem)
   - Analysesystem
   - Antennensteuerungssystem
   - Stromversorgungssystem
   - Trainings- Kontroll- und Messsystem
- Aggregatefahrzeug SIL-157 mit
   2 Aggregaten AB-8-T/230M

techn. Daten:
- Frequenzbereich: 926 MHz .. 3,7 GHz
   (32,4 - 8,1 cm)
- Das Empfänger-Anzeigegerät verfügt über
   12 Kanäle aufgeteilt in:
   Unterbereich IV: 5 Kanäle
   Unterbereich V: 4 Kanäle
   Unterbereich VI: 3 Kanäle
- Das System zur genauen Frequenz-
   bestimmung hat l0 Frequenzkanäle
- Antennendrehung
   Betriebsarten: manuell oder automatisch
   Bereich: 360°
   Drehgeschwindigkeit: 0,05 - 0,5 U/min
   Sektorbetrieb: 35° - 230°
- Peilungsfehler: 1° - 2°
- Genauigkeit Frequenzbestimmung
   bei Suche: ± 140 MHz
   bei Analyse: ± 0,5%
- Stromversorgung:
   Netzbetrieb: 3x 220 V / 3x 380 V; 50 Hz
   Aggregatebetrieb
- Aufklärungstiefe: 350 km
- Nachfolgetyp: SDR-2A

Leistungsmöglichkeiten:
- automatische Sektorsuche
- visuelle Analyse der Zeitparameter
- halbautomatische Analyse der Periodendauer
   der Impulsfolge und der Periodendauer der
   Impulsserie
- Fotodokumentation der Signale
- automatische Selektion von Impulsfolgen
- Unterdrückung von Störungen
- Signalselektion nach Trägerfrequenz

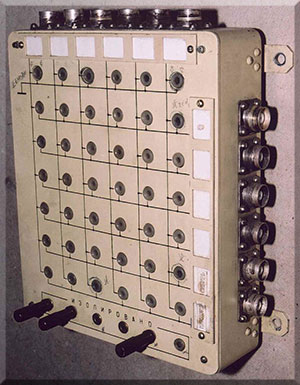

SDR-2 SDR-2
Anzeigeblock des Gerätesystems



Quelle: K 043/3/002, Bedienungsanleitung (poln.)
