Technikkatalog



Tonbandmaschine SHR 208

  Bestimmung:
8-kanalige Aufzeichnung und Wiedergabe von Informationen an tonfrequenten Quellen und Kanälen im stationären Betrieb
Einsatz in Führungsstellen und Nachrichtenzentralen

techn. Daten:
- Laufzeit einer Spule: 24 h
- Bandgeschwindigkeit: 1,18 m/s
- Umspuldauer: 6 min
- Frequenzübertragung: 400 .. 3000 Hz
- Betriebsspannung: 220 V / 50 Hz
- Abmessungen: 1530 x 535 x 420 mm
- Gewicht: 160 kg

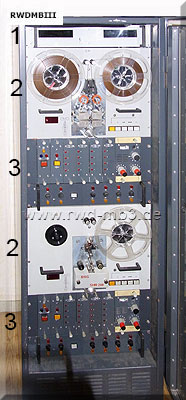

Bestandteile:
- Zeitmarkengeber des Empfängers (1)
- 2x Mechanikeinheit (2)
- 2x Gestell mit (3)
     Automatikeinschub
     Sprachanlass- und Oszillatoreinschub
     Aufnahmeeinschub
     Wiedergabeeinschub
     Monitoreinschub
     Netzteil




Quelle: Handbuch Flugsicherung
Foto aufgenommen in "NVA Ausstellung Harnekop e.V."
