Startkommando-Punkt SKP-11

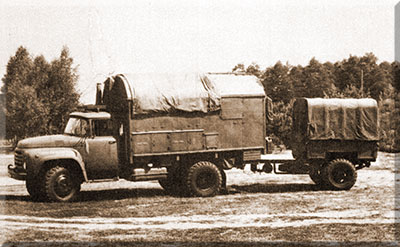

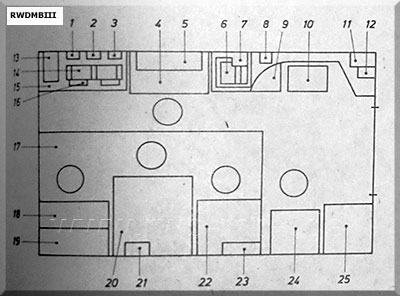

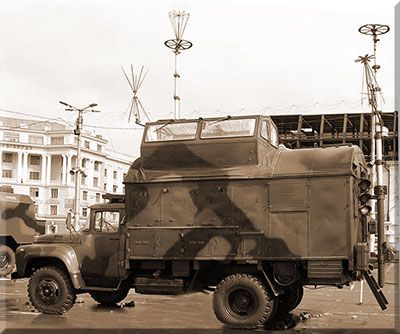

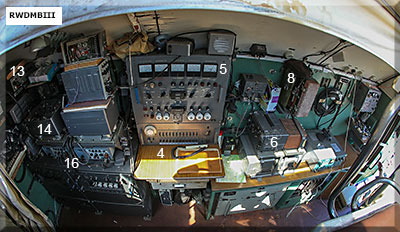

SKP-11 in Marschlage (Foto: valka.cz) SKP-11 in Arbeitslage (Foto: valka.cz) Arbeitsplatz- und Geräteanordnung   1  Regeleinrichtung der Schei-       benheizung AOS-81M   2  Betriebsstundenzähler   3  Steuerpult Tonbandgeräte   4  Arbeitstisch Betriebsmechaniker   5  Hauptschalttafel und Fe-Vermittlung   6  Funkgeät R 809M2   7  Havariebandgerät MS-61   8  Funkgerät R 105M   9  Spannungsstabilistator 10  Elektroheizung AP-4 11  Steuerpult Dieselheizung 12  Arbeitsplatz Meteorologie 13  2 Funkgeräte R 863 14  2 Bandgeräte MN-61 15  Stromversorgungs, Lade- und       Heizblock 16  Funkfeuerüberwachungsempfänger       R 880M 17  Podest unter der Kanzel 18  Arbeitsplatz Flugleiter 19  Arbeitspult Flugleiter 20  Arbeitsplatz Auswerter 21  Windmessgerät M-47 22  Arbeitsplatz Steuermann 23  Arbeitsplatz Steuermann 24  Arbeitsplatz Startschreiber 25  EWZ-Schrank Ausrüstung an rechter Kofferseite

Bestimmung: Mobile Führungsstelle des Flugleiters und seiner Gehilfen (Steuermann, Startschreiber, Betriebsmechaniker) techn. Daten: - Stromversorgung    Netz: 3x 380 V, 50 Hz    Aggregat AB-4-T/400-M1    Havarie: Akkumulator - Besatzung: 4 Personen (Truppführer,    2 Betriebsmechaniker, MKF) - Basisfahrzeug: ZIL-130E    mit Koffer KUNG-1 mit Kanzel    und Anhänger 1-P-3 für Aggregate - Abmessungen Fahrzeug:    7800 x 2430 x 3340 mm    bei ausgefahrener Kanzel: Höhe 3900 mm - Masse: 9000 kg - Anhänger    Abmessungen: 3750 x 2160 x 2580 mm    Masse: 2300 kg - Möglichkeiten Fernbedienung    Sendemodulation mit Mikrofon    Umschaltung Senden-Empfang    Fe-Verbindung über Vermittlung im SKP    Entfernung: 300 m über Kabel - Jahr der Einführung: 1983 Ausrüstung: - 2x Funkstation R-863 mit Bedienpult - Funkstation R-809M2 mit Netzteil und    Akkumulator - Funkstation R-105M mit Außenantenne - 2x Empfänger MW-Überwachung R-880M - Funkstation 56RTM-A2-TschM    mit / ohne Montagesatz BASA - Antenneneinrichtung    2x Teleskopmast    2x Diskus-Konus-Antenne    2x Langdrahtantenne für R-880M - Magnettongeräte mit Schaltpult    2x Bandgerät MN-61    Bandgerät MS-61 - Windmessgerät M-47 - Betriebsstundenzähler - Scheibenheizung AOS-81M - Fs-Vermittlung - 2x Leuchtraketenkasten ÄKSP-46 - 2x Signalampeln - Spannungsstabilisator - Hauptschalttafel - Heizlüfter ÄP-4 - Elektroaggregate AB-4-T/400-M1    2x ohne Anhänger    1x mit Anhänger - Akkumulatorgruppe    2x 10-NK-28T (150 V)    2x 5-NK-80T (30 V) - Lade- und Heizblock - Stromversorgungsblock - Dieselheizung    mit Bedienpult    mit Akkumulator 6TST-50EMS - 2x Messblöcke Nr. 28 - Strom- und Spannungssicherungsgerät - Fernbediengerät - Hindernisbefeuerung - Schrank des Betriebsmechanikers - Flugleiterpult - Steuermannspult - Außenanschlusstafel - EWZ-Satz

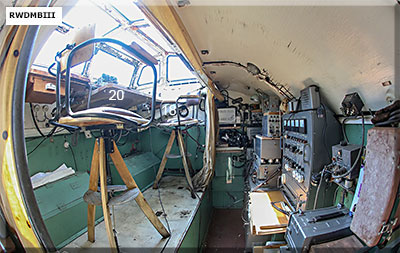

Blick in die Kofferaufbau	Kanzel

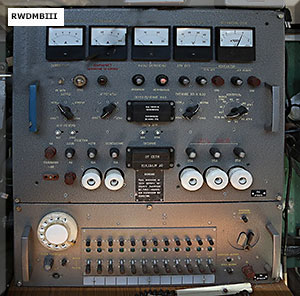

Hauptschalttafel und Fe-Vermittlung

Quelle: Handbuch Flugsicherung, Fotos: dzen.ru
