Tragbare elektroakustische Anlage TELA 74

Tela 74

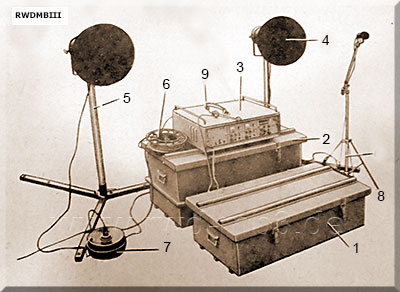

entfalteter Gerätesatz
  1  Transportbehälter 1
  2  Transportbehälter 2
  3  Verstärkereinheit
  4  Druckkammerlautsprecher
  5  Lautsprecherstativ
  6  Netzanschlusskabel
  7  Lautsprecher-Verlängherungskabel
  8  MiMikrofonstativ mit Mikrofon
  9  Hör-Sprech-Garnitur

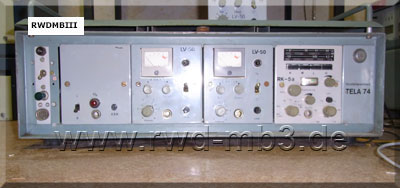

Tela 74
Verstärkereinheit mit (v.l.n.r.)
- Schaltereinschub
- Netzkassette NK-1/24
- 2x Verstärker LV-50
- 1x Rundfunkteil RK-5a
- Mikrofon DM 622 (im rechten Fach)
- interne Leiterplatten
    - NF-Abhörverstärker mit internem Lautsprecher
      zu Kontroll- und Regiezwecken
    - Vorverstärker Typ 33.03.71.15
    - Tongenerator (1 kHz) zum Einpegeln und
      zur Überprüfung

externe Anschlüsse
- Mikrofon
- Kommandomikrofon (Hör- /Sprechgarnitur)
- Plattenspieler
- Tonbandgeräte
- durchschleifbares Signal (Ein-/Ausgang) für
   das Zusammenschalten mit anderen Anlagen
  Bestimmung:
elektroakustische Sicherstellung der politsichen Arbeit unter Garnisons- und feldmäßigen Bedingungen
ermöglicht:
- Beschallung vom Mikrofon und eingebautem
   Rundfunkteil
- elektroakustische Übertragung in der
   Bewegung
- Anschluss zusätzlicher Tonquellen

techn. Daten:
- Verstärkereinheit
   Betriebsspannung: 220 V / 50 Hz; 12/24 =
   Wellenbereiche: LW, MW, KW, UKW
   Ausgangsleistung
     Netbetrieb: 2 x 50 W
     24 V Betrieb: 2 x 50 W
     12 V Betrieb: 2 x 25 W
   Abmessungen: 610 x 245 x 440 mm
   Gewicht: 38,5 kg
   Hersteller: VEB UST-Halle

Bestandteile:
- Transportbehälter 1
   Verstärkereinheit
   Mikrofonkabel 20 m auf Haspel
   Hör-Sprech-Garnitur
   Batterie-Anschluss-Kabel 3 m
   Mikrofon-Verlängerungskabel 5 m
   Diodenkabel
   Tischständer für Mikrofon
   Schutzhüllen für "Rollfix"
   Regenschutzhülle für Verstärkereinheit
   Netzkabeltrommel 25 m
   Glasfiberantenne
   Ersatzteile
   Werkzeug
- Tranportbehälter 2
   2 Druckkammerlautsprecher H50T
   2 Lautsprecherstative
   2 Lautsprecher-Verlängerungskabel
     auf "Rollfix"
   1 Mikrofonstativ mit Ausleger
   Zubehör für Lautsprecher-Dachhalterung



Quelle: A 030/1/003
Foto aufgenommen in "NVA Ausstellung Harnekop e.V."
