Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Dosisleistungsmesser DP-5

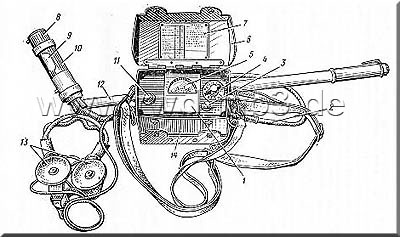

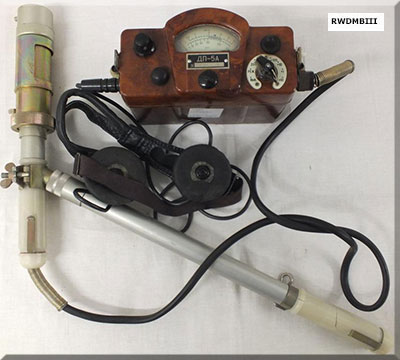

1  Messpult   2  Verbindungskabel   3  Taste zum Löschen der Anzeige   4  Messbereichswahl   5  Mikroamperemeter   6  Deckel   7  Tabelle   8  Sonde   9  Schutz 10  Kontrollquelle 11  Schalter für Skalenbeleuchtung 12  Griffstange 13  Kopfhörer 14  Gerätebehälter DP-5A mit Messsonde		Bestimmung: Nachweis und zur quantitativen Bestimmung der Beta-Kontamination auf der Oberfläche verschiedener Gegenstände sowie zum Nachweis und zur Messung von Gamma-Strahlungswerten Ausführung als tragbares Gerät techn. Daten: - Strahlungsarten: Gamma und Beta-Strahlung - Messbereich: 0,05 mR/h .. 200 R/h    unterteilt in 7 Unterbereiche    1. 5 - 200 R/h    2. 0,5 - 5 R/h    3. 0,05 - 0,5 R/h    4. 100.000 - 1.000.000 Impulsen/min/cm²    5. 10.000 - 100.000 Strahlen/min/cm²    6. 1.000 - 10.000 Strahlen/min/cm²    7. 100 - 1.000 Strahlen/min/cm² - Anzeige: Zeigerinstrument - Stromversorgung:    3 Elemente 1,6-PMC-U-1,5 (KB-1)    Bordnetz 12/27 V - Masse des Gerätes: 3,2 kg Modifikationen: - DP-5A - DP-5B - DP-5W

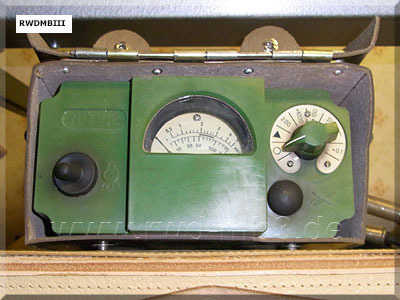

DP-5B ältere Bauform	DP-5B neuere Bauform
Lehrtafel

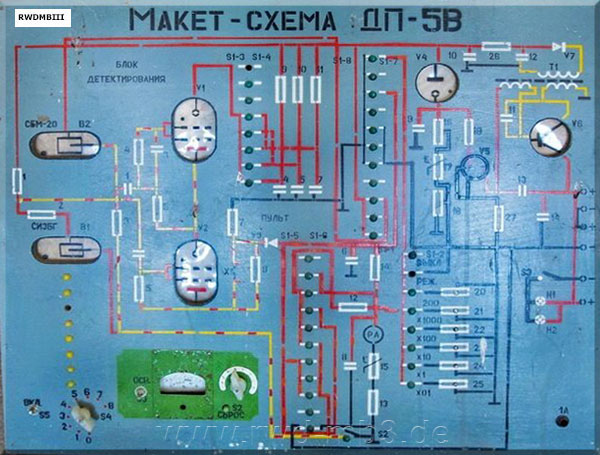

elektrische Lehrtafel

Quelle: http://www.himvoiska.narod.ru
Fotos aufgenommen in der NVA Ausstellung Harnekop e.V. und imTelefon- und Raketenmuseum der Gemeinde Pinnow
