Technikkatalog
Hand- und Selbststeueranlage "Samschit A221"

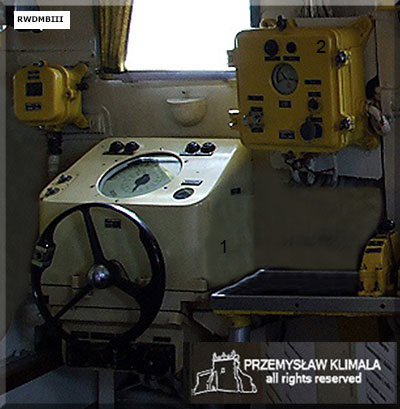

![]() Hand- und Selbststeuer PU (1) sowie Schaltkasten PW (2) auf einem RS-Boot Projekt 205 (Foto: Przemek Klimala) |
Bestimmung: Steuerung seegehende Schiffe auf einem vor- gegebenen Kurs mit der an Bord eingebauten Ruderanlage manuell mittels Handsteuer oder selbstständig mittels Selbststeuer techn. Daten: - Betriebsarten: Handsteuerbetrieb Selbststeuerbetrieb Notbetrieb - Stromversorgung: 110 V, 400 Hz - Hersteller: UdSSR Nutzung auf Projekten: 205 Geräteumfang: - Hand- und Selbststeuer Typ PU - Geräteumschalter Typ 10-PP - Schaltkasten Typ PW - Regler Typ RKW-422 - Elektromaschinenverstärker Typ ÄMU-25/P-32M - Anlasser Typ PP-1128 - Anschlusskasten Typ JaS-3 - Umformer Typ MGL-A mit Anlasser Typ MLP-202 - Steuermotor mit Getriebe Typ Ps |
![]() | ![]() |

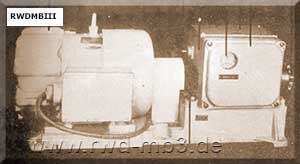

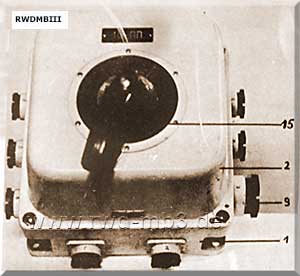

Getriebe RED | Geräteumschalter 10-PP |
![]() | ![]() |

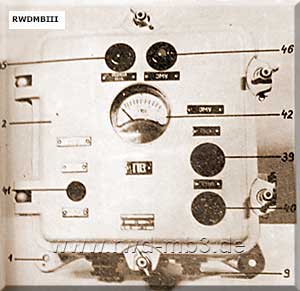

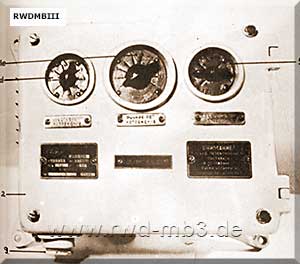

Schaltkasten PW | Regler RKW-422 |
![]() | ![]() |

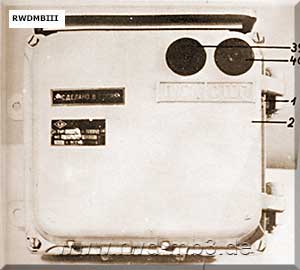

Anlasser PP-1128 | Anschlusskasten JaS-3 |
![]() | |

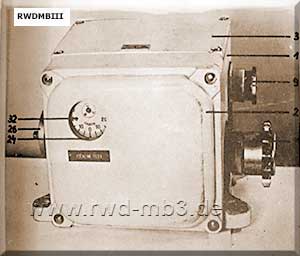

Steuermotor mit Getriebe PsR |
Quelle: DV-451/28
