Automatischer Funkkompass ARK-9

ARK-9
Gerätesatz Variante mit einem Pult
  1  Rahmenantenne (gerichtete Antenne)
  2  Empfänger
  3  Bedienpult
  4  Stromversorgungsblock
  5  Fernbedienung Frequenzumschaltung
  6  ungerichtete Antenne


ARK-9

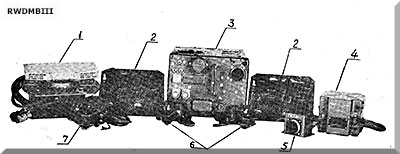

Gerätesatz Variante mit zwei Pulten
  1  Rahmenantenne (gerichtete Antenne)
  2  Bedienpulte
  3  Empfänger
  4  Stromversorgungsblock
  5  Umschalter Bedienpulte
  6  Fernbedienung Frequenzumschaltung
  6  ungerichtete Antenne
  Bestimmung:
automatischer Mittelwellen-Funkkompass, liefert einen kontinuierlichen Bezug zum Kurswinkel der Funkstation und ermöglicht:
- Flug zur und von der Funkstation mit visu-
   eller Kursanzeige
- Bestimmung der Peilung zur Funkstation
   mit Hilfe des magnetischen Kurses
- Landung mit Hilfe der Instrumente
- Reservekommunikations-Mittelwellen-
   funkempfänger

techn. Daten:
- Frequenzbereich: 150 - 1300 kHz
   Unterbereiche
     I: 150 - 300 kHz
    II: 300 - 600 kHz
   III: 600 - 900 kHz
   III: 900 - 1300 kHz
- Reichweite: bis 180 km
- Stromversorgung: Bordnetz 27 V
- Betriebsarten:
   automatische Peilung
   Empfang von Signalen der ungerichteten
    Antenne
   Empfang von Signalen an der Richtantenne

ARK-9ARK-9

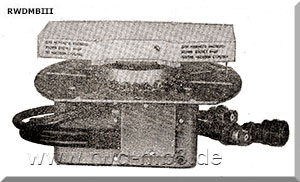

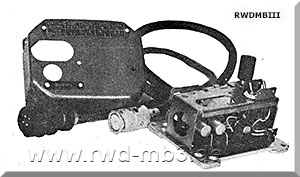

gerichtete Antenneungerichtete Antenne

ARK-9ARK-9

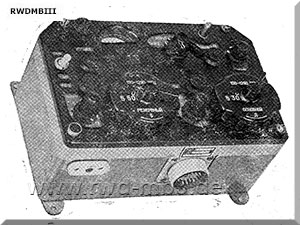

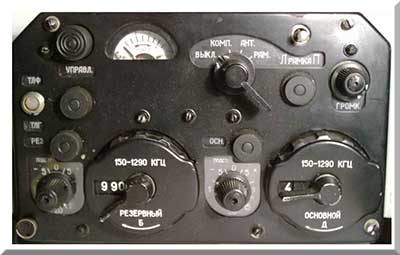

Bedienpult(Foto: aviaforum.ru/threads/fotografii-aviacionnyx-priborov-i-oborudovanija.19336/page-3)



Quelle: ARK-9 techn. Beschreibung (russ.)
