Technikkatalog
Kreiselkursweiseranlage GKU 1

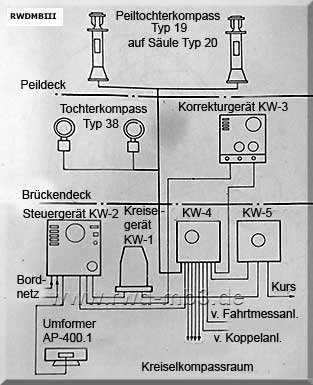

![]() Übersichtsbild |
Bestimmung: laufende, stetig-analoge Kursmessung in den Betriebsarten - Kreiselkompass (GK) Ermittlung des rechtsweisenden Kurses - Kreiselazimut (GA) halten des eingestellten Kurses GKU 1 und BASA stehen mittig im Schiff in einem Raum unterhalb des Fahrstandes (Maschinenleitstand) techn. Daten: - Anzeigegenauigkeit GK: 0,4 ... 3° GA: 0,5 ... 2,5°/h - Stromversorgung Gleichspannung: 27 V Wechselspannung: 220V, 400Hz - max. geschwindigkeit des Anlagenträgers: 120 sm/h Lieferumfang: - Kreiselgerät KW-1 - Steuergerät KW-2 - Korrekturgerät KW-3 - Übertragungsgerät KW-4 - Kurswandler KW-5 - Peiltochterkompass 19N-2 - Peilsäule 20K - Steuertochterkompass 38N-2 - Umformer AP-400.1 - Peildiopter PGK-2 - EWZ - Dokumentation |
![]() | ![]() |

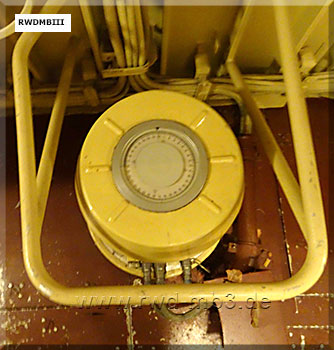

Kreiselgerät KW-1 auf einem Kleinen Raketenschiff Projekt 1241RÄ (Fotos: H. Neidel) | |
![]() | ![]() |

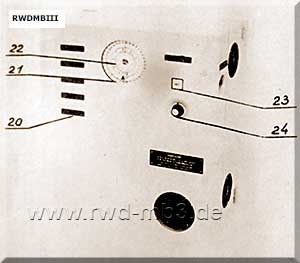

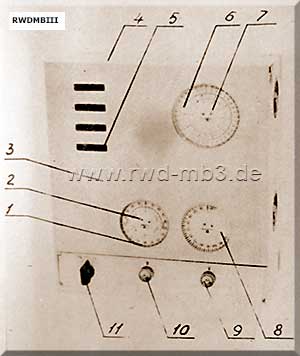

Steuergerät KW-2 | Korrekturgerät KW-3 |
![]() | ![]() |

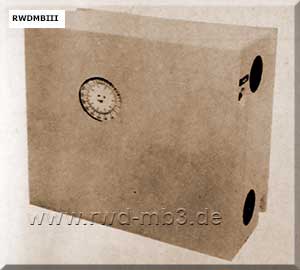

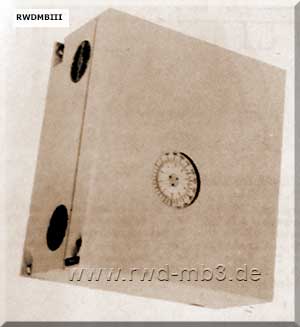

Übertragungsgerät KW-4 | Kurswandler KW-5 |
![]() |
Bei den Geräten vom Typ TPG handelt es sich um dreistufige Schwimmkreisel mit Flüssigkeits-Torsionsaufhängung, die für den Einsatz als empfindliches Element
in der Hauptvorrichtung der Kreiselgeräte u.a. GKU konzipiert sind. Die besonderen Merkmale der Geräte sind: - hohe Kursgenauigkeit - unbegrenzter Breitengradbereich - Zuverlässigkeit und Langlebigkeit - unbegrenzte Dauerbetriebszeit innerhalb der Ressourcengrenzen - Eignung für den Einsatz unter tropischen Bedingungen Quelle: Dokumentation Firma Meteo (russ.) |

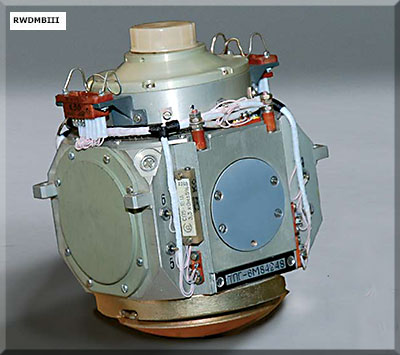

Kreiselgerät TPG |
Quelle: A 201/1/117
