Technikkatalog
Echolotanlage HAG 112

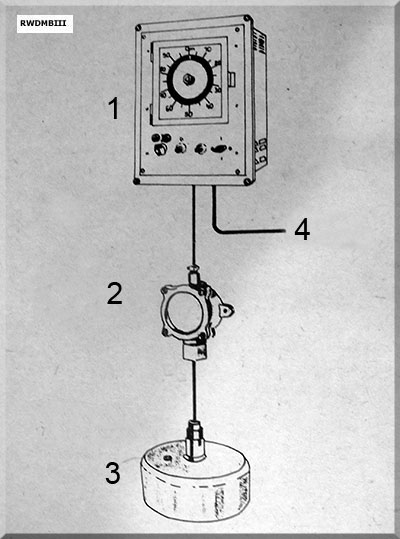

![]() Aufbau 1 Echolot Typ 8621.31 2 Verteilerdose Typ 8624.1F3 3 Schwinger Typ 8625.18F2 4 Bordnetz 220 V / 50 Hz |
Bestimmung: Messung der Wassersertiefe Die Tiefe wird durch Lichtblitzzeichen unter einer großen Vollkreisakale angezeigt techn. Daten: - Masse netto: 35 kg - Messbereich Bereich I: 0 - 100 m Bereich II: 0 - 1000 m - Anzeigegenauigkeit: ± 2% - Messfrequenz: 30,8 kHz - Sendeleistung: 200 W - Stromversorgung: 220 V, 50 Hz - Hersteller: VEB Funkwerk Köpenick, DDR Bestand: - Echolot - Wandler - Verteilerdose - EWZ Nutzung auf Projekten: 65.1, 89.1 |
![]() | ![]() |

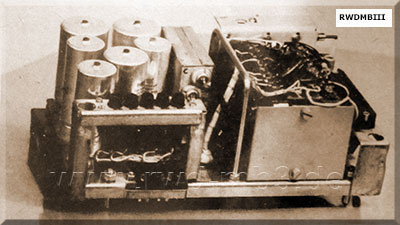

Echolot | Netzteil (Bestandteil des Echolots) |
Quelle: K 293/3/002, A 201/17/351
