Technikkatalog
Fahrtmessanlage IEL-1

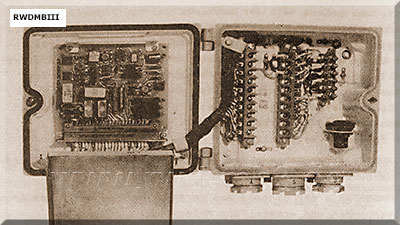

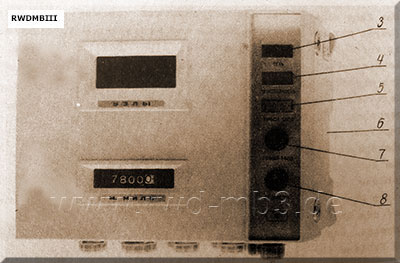

 Zentralgerät  Stromversorgungsgerät  Vorverstärker (geöffnet) |
Bestimmung: Messung und digitale Anzeige der Geschwindigkeit des Schiffes durch das Wasser und Ermittlung zurückgelegten Weges im Wasser Beide Werte werden auf die Tochtergeräte und mittels des Übertragungssystems 119U in andere Schiffsanlagen übertragen Es ist möglich, einen Bordrechner anzuschließen techn. Daten: - Anzeige Geschwindigkeit: digital - Betriebsarten Hauptbetrieb Hilfsbetrieb - Messbereiche Geschwindigkeit: 0 - 80 sm/h Distanz: 0 - 9999,9 sm - Anzeigefehler Geschwindigkeit: ≤ ± 0,16 sm/h Entfernung: ≤ ± 5% - Stromversorgung: 110 V, 50 / 400 Hz 127 V, 50 / 400 Hz 220 V, 50 / 400 Hz - Hersteller: UdSSR Bestand: • Grundausstattung - Zentralgerät 6 - SV-Gerät 3 - Vorverstärker 29 • Projektabhängige Ausstattung - IPPS-Komplex (versch. Modifikation) Messsonde 9 Bodenventil 11 W-1-T Flansch 13 W-1-T Winde Seilzugeinrichtung - Verstärker 59 - Geschwindigkeitsanzeiger 1 - Geschwindigkeitsanzeiger 1A - Weganzeiger 2A - Geschwindigkeits- und Weganzeiger 5 - Übertragungskomplex 119U DA-Wandler PÄ Übertragungsgerät PM - EWZ Nutzung auf Projekten: 1159/3, 872, 133.1, 1241 |
 |  |
| Weganzeiger | Geschwindigkeitsanzeiger, Gerät 1 |
 |  |

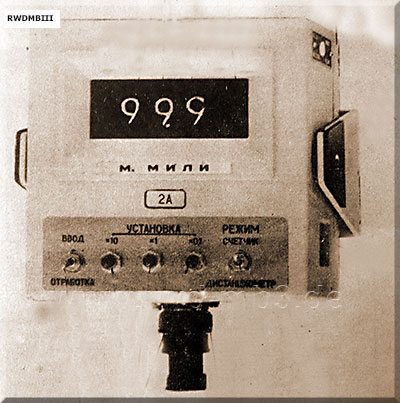

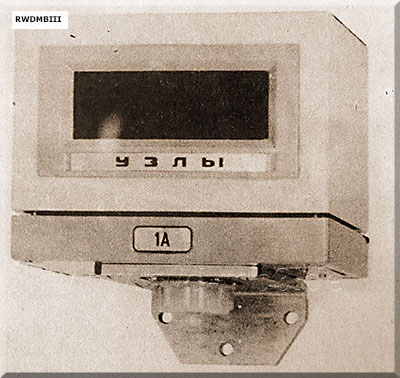

| Geschwindigkeitsanzeiger, Gerät 1A | Weganzeiger, Gerät 2A |
 | |

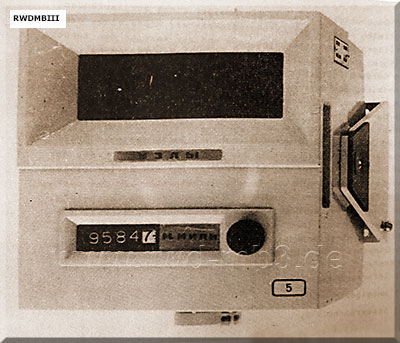

| Geschwindigkeits- und Weganzeiger, Gerät 5 |
Quelle: K 293/3/002, A 201/1/303
