Technikkatalog



Kofferaufbau K66 und K1.66

K66 / K1.66

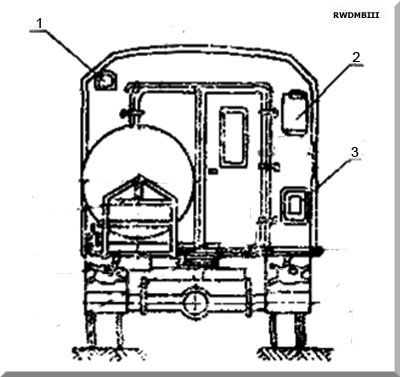

Rückansicht K66 / K1.66 auf GAZ-66
  1  Ventil zum Druckausgleich
  2  Lichtsignalanlage
  3  Netzanschlusskasten 220/380 V

K66 / K1.66

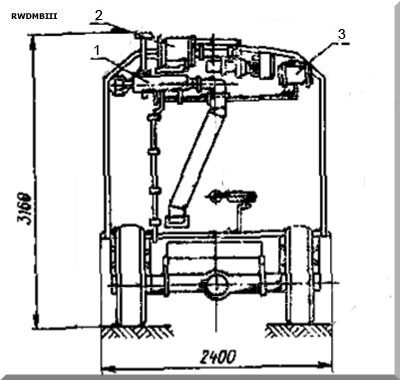

Lüftungs- und Heizungsanlage
  1  Heiz- und Lüftungsanlage OW-65B
  2  Filterventilationsanlage FWUA-100N-12
  3  Tank für Heizung		   Bestimmung:
Kofferaufbau für LKW GAZ 66 zur Unter­bringung, Transport und Nutzung von Spe­zialausrüstung

techn. Daten:
- Material: rahmenlose Konstruktion aus
   verstärkten Schaumstoffplatten
- Masse: 4300 kg
- äußere Abmaße:
   Länge: 6029 mm
   Breite: 2400 mm
   Höhe: 3160 mm
- Nutzfläche im Koffer: 8,3 m3
- Spannung: 12 V
- natürliche Lüftung
   K66: geöffnete Fenster
   K1.66: -
- künstliche Lüftung
   OW-65B
   FWUA-100N-12
- Temperaturbereich -40° - +50°C

Ausrüstung:
- Heiz- und Lüftungsanlageanlage OW-65B
- Filterventilationsanlage FWUA-100N-12
- Elektroausrüstung mit
   Netzschutzautomat
   Akkumulatorbatterie
   Ein- und Ausgangsblock
   Erdstab
   Beleuchtung
   Lichttarnung

Versionen, auch für andere Fahrzeuge:
- K66DS extra niedrige Konstruktion für
   GAZ-66B mit R-142D
- K66U1D auf ZIL-157K
- K66U1 auf ZIL-131
- K66U2 auf ZIL-130
- K66U7 für Einbau auf 2-achsigen Anhänger


K66K1.66

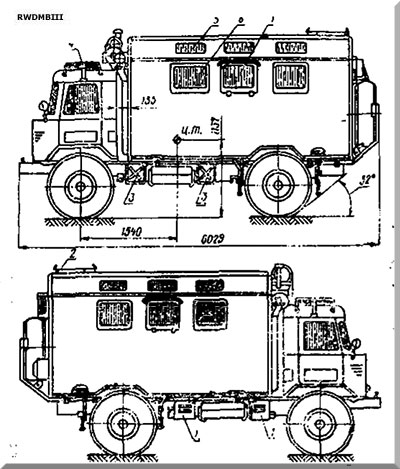

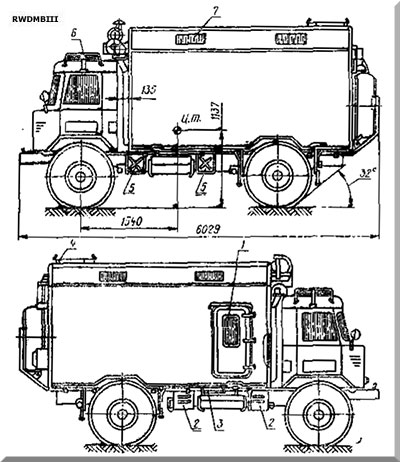

Seitenansicht GAZ-66 mit K66Seitenansicht GAZ-66 mit K1.66

K66

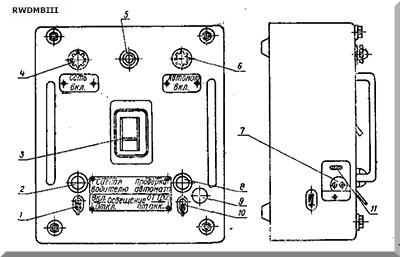

Netzschutzautomat
  1  Schalter Beleuchtung
  2  Signalisation zum Fahrer
  3  Netzautomat
  4  Signallampe
  5  Sicherung
  6  Signallampe		   7  Buchse 12 V
  8  Prüftaster für Automat
  9  Öffnung
10  Umschalter Beleuchtung
11  Schutzautomat 12 V



Quelle: techn. Beschreibung (russ.), auto.kombat.com.ua
