Kreiselkompassanlage KURS 4

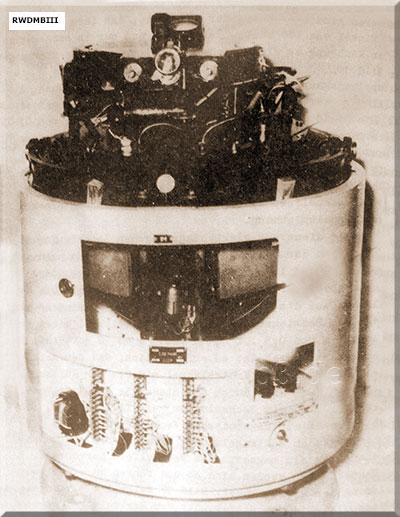

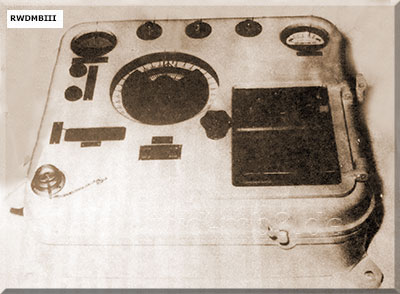

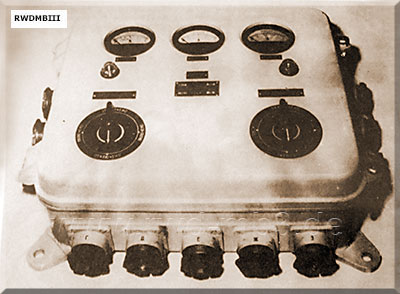

![]() Mutterkompass Gerät 1M mit abgenommenem Deckel ![]() Schalt- und Kontrollgerät Gerät 4D ![]() Bedien- und Kontrollgerät Gerät 34A |
Bestimmung: meridiansuchende, flüssigkeitsgedämpfte Zweikreiselkompassanlage mit Eigenüberwachung zur Bestimmung der Nordrichtung des Meridians, zur Messung und Anzeige des Kurses sowie zur Übertragung der Kursinformation auf Spezialsysteme techn. Daten: - Masse netto: 680 kg - Messbereich: 360° - Anzeigefehler unbewegliches Schiff: ± 0,2° bei Fahrt: ± 1,0° - Stromversorgung: Sekundärspannung vom Umformer AMG-201: 3x 120V, 330 Hz Primärspannung vom Umformer AMG-201: 3x 220V / 380V, 50 Hz Einphasenbordspannung: 110 V, 50 Hz - Hersteller: UdSSR Nutzung auf Projekten: 108, 570, 888, 1545, 870.2, 109 Zusammenarbeit mit: TSR-333, S 103, MR 302 über Drehmelder ND511NA Geräteumfang - Mutterkompass 1M - Schalt- und Kontrollgerät 4D - Umformer-201AN (380V, 50 Hz) oder Umformer AMG-201BN (220V, 50Hz) - Übertragungsgerät 3K5 - Magnetverstärker 8K2 - Übertragungsverstärker 9B, 9W - Dämpfungsschalter 17 - Wendegeber 5 - Signalkasten 10M - Deltaferneinstellgerät 29 - Bedien- und Kontrollgeräte 34, 34A, 34N (Steuermannsgeräte) - Peiltochter 19A - selbstsynchronisierende Peiltochter 19P - Kurstochter 38 - Kurstochter (drehbar) 38A - Peilsäule 20A - Doppelarmhalterung 35A - Kursschreiber 23A, 23T - Übertragungsgerät 27 - Verteiler- und Sicherungskästen I, 15A, SU - Kühlpumpe 12M - Peildiopter 22A - Fernrohrpeilaufsatz PGK-2 |
Quelle: K 293/3/002, A 210/1/109
