Technikkatalog
Fahrtmessanlage LG-2

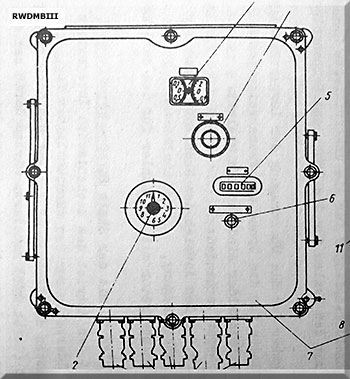

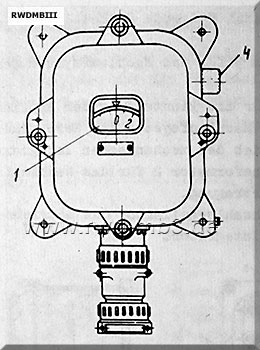

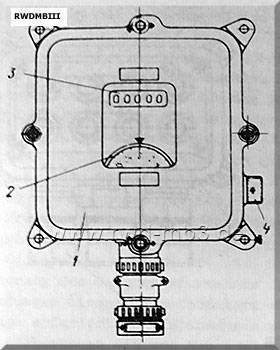

![]() Zentralgerät ![]() Fahrtempfänger ![]() Fahrt-und Wegeempfänger |
Bestimmung: Messung der Geschwindigkeit des Schiffes durch das Wasser und Ermittlung des zurückgelegten Weges Zusammenwirken mit den Anlagen MR 302 und S 103 über Drehmelder ND 414 techn. Daten: - Messbereich Geschwindigkeit: 2 - 25 sm/h Distanz: 0 - 999,99 sm - Stromversorgung: 110 V, 50 Hz AMG-3B: 110 V = AMG-3A: 220 V = Transformator: 127 V, 50 Hz - Hersteller: UdSSR Bestand: - Zentralgeräte 6T, 6T1, 6T2, 6T3 - Übertragungsgerät 27T - Geschwindigkeitsmesser 4T - Steuergeräte 3T, 3T1 - Bediengerät 7T - Umformer AMG3B - Fahrt- und Wegeempfänger 5T - Fahrtempfänger 1T - Verteiler 15-K-T, 15-K-1-T - Verteiler 15T, 15T-1 - Transformator 8T - Zweikanalmessdüsen 9K-2-T, 9K-1Ä-t, 9K-2Ä-T 9L-T, 9L-1-T 9N-T, 9N-1-T 9M-T, 9M-1-T - Bodenventil für Messdüse 11K-T, 11K-1-T 11W-T, 11W-1-T - Bodenventil statisch 12T - Flansch für Bodenventil 13WT - Anschlussstutzen 25T - Luftsammlerarmatur 16-K-1-T - Flansch für statisches Bodenventil 14T - Winde - EWZ-Verbackungskisten 18T, 18T-2, 20T-1 - Verpackungskisten 19K, 19L, 19N Nutzung auf Projekten: 108, 109 |
Quelle: K 293/3/00, A 201/1/304
