Technikkatalog
Induktionsfahrtmessanlage LI40

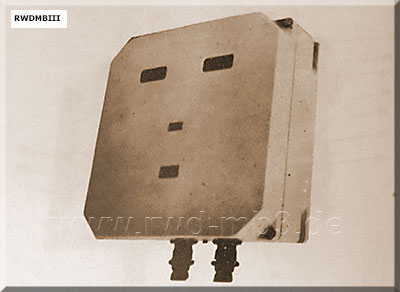

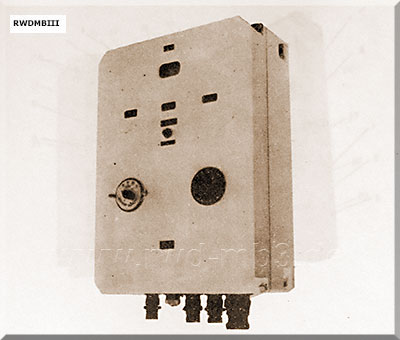

![]() Zentralgerät ![]() Integrator |
Bestimmung: Messung der Fahrt des Schiffes durch das Wasser und Ermittlung des zurückgelegten Weges. Übertragung beider Werte auf das integrierte navigationssystem und die Tochtergeräte Übertragung direkt oder über das Übertragungsgerät Typ 27 techn. Daten: - Messbereiche Geschwindigkeit: 0 - 40 sm/h Distanz: 0 - 999,9 sm - Anzeigefehler Geschwindigkeit: ≤ ± 0,16 sm/h Entfernung: ≤ ± 5% - Stromversorgung: 110 V, 50 Hz -> 110 V, 400 Hz + 40 V, 50 Hz 10 V, 50 Hz, 26 V =, 40 V 400 Hz - Hersteller: UdSSR Bestand: - Sonde 64 oder 9 - Zentralgerät 7 - Integrator 6A - SV-Gerät 3 - Bodenventil 11 - Übertragungsgerät 27-A-2 - Seilzugeinrichtung - Tochter für Fahrtanzeige 1B - Tochter für Fahrt/Weg 5E - Übertragungsgeräte 27A1, 27A2, 27A3 - Übertragungsgeräte 27B1, 27B2 - EWZ ZI-1, ZI-3, ZI-5 Nutzung auf Projekten: 1159/1, 1159/2 |
Quelle: K 293/3/002, A 201/1/305
