Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Umformer MA-100M

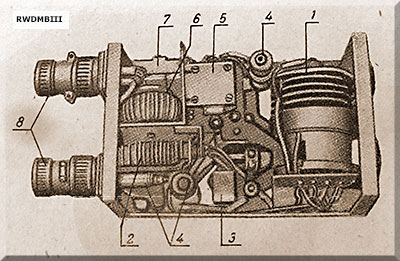

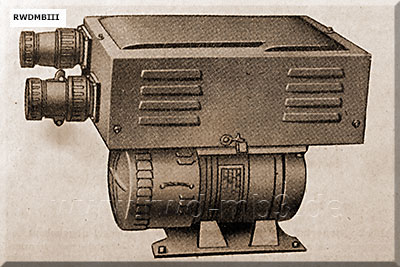

Äußere Ansicht Steuerteil KSU-100M, geöffnet

Bestimmung: Umformung von Gleichspannung in Ein­phasen-Wechselspannung zur Stromver­sorgung von Anlagen in Flugzeugen z.B. Speisung der Flugzeugfunkstation RSIU-3 techn. Daten: - Speisespannung: 27V = - Stromaufnahme: 10 A - Ausgangsspannung: 115 V, 400 Hz - abgegebener Nennstrom: 0,87 A - Nennleistung: 100 VA - Umdrehungszahl: 8000 U/min - Gewicht: 7,2 kg - Betriebsart: Dauerbetrieb Bestandteile: - Gleichstrommotor - Wechselstrominduktionsgenerator - Steuerteil KSU-100M - Fernanlasser

Quelle: Kurze Beschreibung und Betriebsanweisung des Umformers MA-100M
